Θερμικός ακτινοβόλος φλόγα ελεγκτής ISO5658 ASTM 1317 ΗΜΟ

Δοκιμαστής διάδοσης της θερμικής ακτινοβολίας φλόγας του ΙΜΟ ISO5658 ASTM 1317

Εισαγωγή:

SFT IMO Θερμικός δοκιμαστής εξάπλωσης φλόγας με ακτινοβολίαΧρησιμοποιείται για τα χαρακτηριστικά καύσης των οικοδομικών υλικών, υλικών σιδηροδρόμων υψηλής ταχύτητας και υλικών πλοίων.

SFT IMO Θερμικός δοκιμαστής εξάπλωσης φλόγας με ακτινοβολίαμετρά την ταχύτητα εξάπλωσης της φλόγας, τη θερμότητα ανάφλεξης και τη συνολική απελευθέρωση θερμότητας ανάλογα με την απόσταση και το CEF (κρίσιμη ροή θερμικής ακτινοβολίας).

Η μέθοδος δοκιμής αυτή χρησιμοποιείται για την αξιολόγηση των χαρακτηριστικών καύσης των αντικειμένων δοκιμής που είναι εγκατεστημένα κατακόρυφα σύμφωνα με το πρότυπο ISO 5658-2 και τις αποφάσεις του ΙΜΟ.653.

Το αντικείμενο της δοκιμής εκτίθεται στην κατάλληλη περιοχή διάσπασης θερμότητας που καθορίζεται από τον τύπο καύσης αερίου του απορροφητή θερμότητας και, στη συνέχεια, όταν προκύπτει η καύση,η τιμή του σήματος μετριέται σε mV χρησιμοποιώντας ένα βαθμονωμένο θερμοσύστημα.

Επιπλέον, καταγράφεται επίσης ο χρόνος ανάφλεξης και ο χρόνος καύσης της φλόγας του αντικειμένου δοκιμής ανάλογα με την απόσταση από το αντικείμενο δοκιμής και καταγράφεται επίσης η ταχύτητα εξάπλωσης της φλόγας.
Άλλα στοιχεία δοκιμής περιλαμβάνουν τη θερμότητα ανάφλεξης (MJ/m2), τη θερμότητα συνεχούς καύσης (MJ/m2), την κρίσιμη ροή ακτινοβολίας θερμότητας (kW/m2), τη μέση θερμότητα συνεχούς καύσης και τη συνολική διάχυση θερμότητας (kW).

Παράμετροι:

Χαρακτηριστικά:

1.SFT IMO Θερμικός δοκιμαστής εξάπλωσης φλόγας με ακτινοβολίαΑποτελείται από τέσσερα κύρια στοιχεία: ένα σύνολο υποδοχέων ακτινοβολούμενων πλάκων και ένα σύνολο υποδοχέων δειγμάτων.και ο πιλοτικός καυστήρας σχηματίζουν την απαιτούμενη δομή;
2Ο πίνακας ακτινοβολίας παρέχει μια ακτινοβολούμενη επιφάνεια με μέγεθος περίπου 480 mm X 280 mm και μια οθόνη συρματόπλεγματος παρέχεται μπροστά από την ακτινοβολούμενη επιφάνεια για την αύξηση της ακτινοβολίας.
3. Χρησιμοποιήστε ένα ανεμιστήρα για να παρέχει την πηγή αέρα για τον πίνακα ακτινοβολίας και χρησιμοποιήστε μετατροπέα συχνότητας για ρύθμιση.
4. Υιοθετήστε έναν ελεγκτή ροής μάζας προπανίου για τη ρύθμιση της πηγής αερίου, συνεργαστείτε με τον αναμεικτήρα Venturi για να αναμιγνύεται με αέρα και να παρέχει την πηγή αερίου καύσης που απαιτείται από το ακτινοβολητικό πάνελ.
5. Παρέχει μια πλακέτα βαθμονόμησης με πολλές τρύπες και ένα συρόμενο μέτρο ροής θερμότητας που μπορεί να ανιχνεύσει εάν η ροή θερμικής ακτινοβολίας πληροί τις προδιαγραφές του προτύπου·
6Ο ανιχνευτής ροής θερμικής ακτινοβολίας που ψύχεται με νερό χρησιμοποιείται για τη μέτρηση της καμπύλης ροής θερμικής ακτινοβολίας των ακτινοβολούμενων πάνελ.
7. φορητή συσκευή κυκλοφορίας ψύξης νερού, η οποία μπορεί να αφαιρέσει την επιφανειακή θερμότητα του μετρητή ροής θερμότητας·
8Ο κεραμικός καυστήρας σωλήνα μπορεί να ενεργεί απευθείας στην επιφάνεια του δείγματος δοκιμής με ανοιχτή φλόγα.
9. υιοθετώντας μέθοδο ρύθμισης ροομέτρου του περιστροφίου, η οποία μπορεί να παρέχει κεραμικό καυστήρα σωλήνα με μικτό αέριο καύσης·
10Ο ελεγκτής ροής μάζας μπορεί εύκολα να μετρήσει τη θερμότητα του μεθανίου μετρώντας την κρίσιμη ροή θερμότητας.
11Σύμφωνα με τα πρότυπα δοκιμών του ΙΜΟ, μπορούν να παρέχονται συσκευές θερμοσύνδεσης για τη μέτρηση σχετικών παραμέτρων, όπως ο ρυθμός απελευθέρωσης θερμότητας.
12Ο καυστήρας βαθμονόμησης μεθανίου και ο ελεγκτής ροής μάζας μεθανίου μπορούν να παρέχουν θερμοκρασία φλόγας 1 kW και 3 kW.
13Κατά τη διάρκεια της δοκιμής, η κάμερα μπορεί να παρατηρήσει και να αποθηκεύσει την κατάσταση μέτρησης στο πρόγραμμα.
14Ο εξοπλισμός δοκιμής για τις ιδιότητες εξάπλωσης της φλόγας είναι εξοπλισμένος με καθρέφτη παρατήρησης ρυθμιζόμενο με γωνία, ο ρυθμός εξάπλωσης της φλόγας μπορεί να παρατηρηθεί μέσω του γυάλινου καθρέφτη και του δείγματος κατά τη διάρκεια της δοκιμής,και μπορεί να καταγράφεται αυτόματα από τον διακόπτη ποδιού;
15Για τον έλεγχο της διαδικασίας δοκιμής χρησιμοποιούνται υπολογιστές και τυποποιημένο λογισμικό δοκιμών.

Πρότυπα αναφοράς:

ISO 5658-2: Δοκιμές αντίδρασης σε πυρκαγιά Διανομή φλόγας - Μέρος 2 Πλευρική διανομή σε δομικά προϊόντα σε κατακόρυφη διαμόρφωση

Ψήφισμα A. 653 ((16) του ΙΜΟ: Σύσταση σχετικά με τις διαδικασίες πυρκαγιάς για την εύφλεκτη δοκιμή υλικών φινίρισμα πτέρυγας, οροφής και καταστρώματος.

ASTM E1317: Τυποποιημένη μέθοδος δοκιμής για την εύφλεκτη επιφάνεια των θαλάσσιων επιφανειών·

ΑΣTM E1321:Τυπική μέθοδος δοκιμής για τον προσδιορισμό των ιδιοτήτων ανάφλεξης και εξάπλωσης της φλόγας του υλικού.

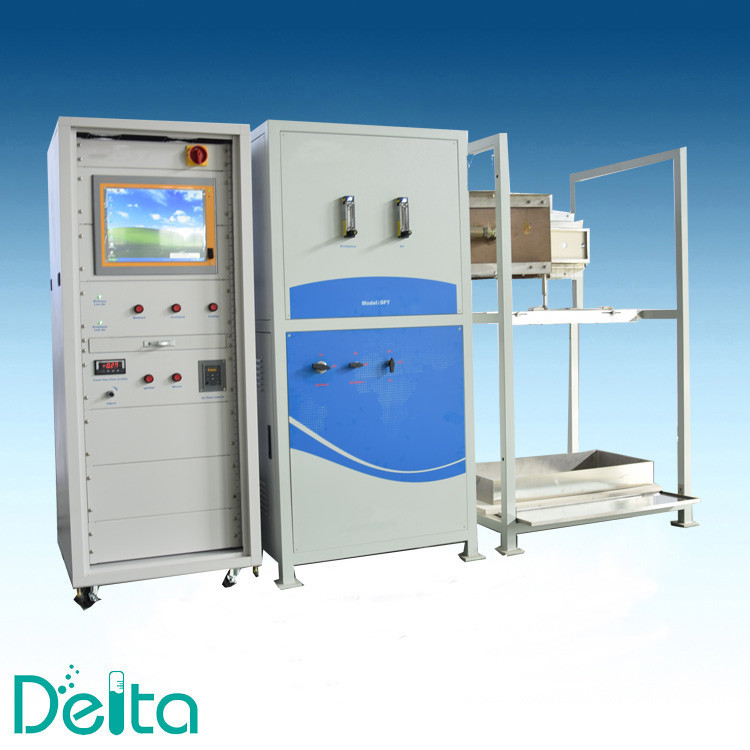

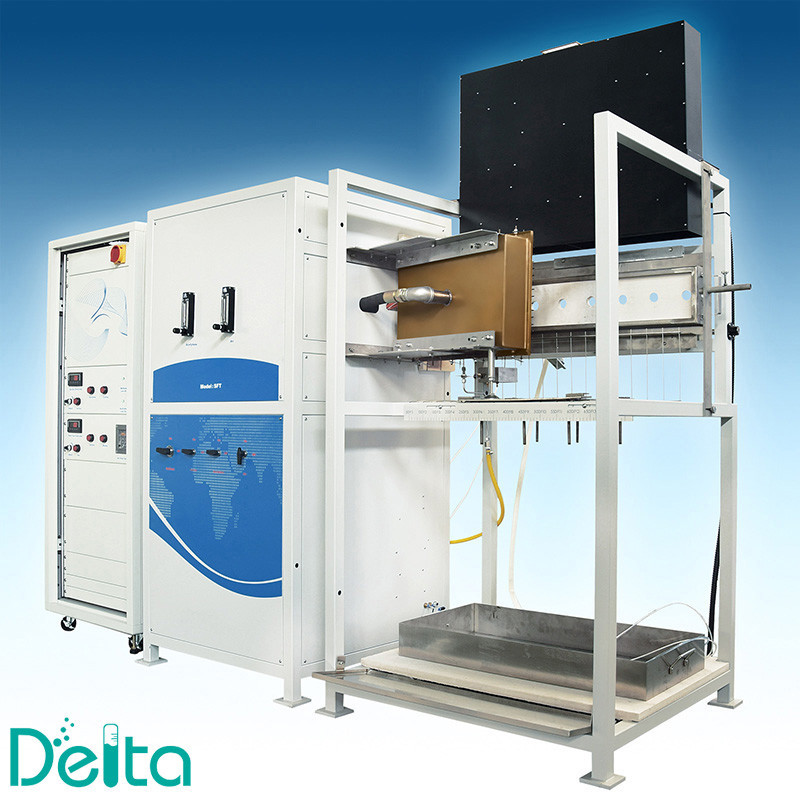

Δοκιμαστής διάδοσης θερμικής φλόγας SFT IMOΠραγματικές εικόνες:
