Δοκιμαστής ακτινοβολούμενου πλαισίου για δάπεδα FRP...Πρότυπο: FRP

Εισαγωγή:

• Η δοκιμή ISO 9239 Radiant Flooring Panel αποτελεί τον ακρογωνιαίο λίθο των δοκιμών αντίδρασης των υλικών δαπέδου σε πυρκαγιά στο σύστημα Euroclass.υπό θερμική έκθεσηΗ θερμική έκθεση είναι αυτή μιας φωτιάς που αναπτύσσεται στο δωμάτιο προέλευσης και μέσω ενός ανοίγματος πόρτας ακτινοβολεί στα δάπεδα σε ένα γειτονικό δωμάτιο ή διάδρομο.

• Η συσκευή μπορεί επίσης να χρησιμοποιηθεί για δοκιμές σύμφωνα με τα πρότυπα ASTM E648 και DIN 4102, μέρος 14.

Πρότυπα:

• ISO 9239-1: Δοκιμές αντίδρασης σε πυρκαγιά για δαπέδια - Μέρος 1: Καθορισμός της συμπεριφοράς καύσης με χρήση πηγής ακτινοβολούμενης θερμότητας.

• ΑΣTM E648-17: Τεχνική μέθοδος δοκιμής για κρίσιμη ροή ακτινοβολίας σε συστήματα επενδύσεων δαπέδου που χρησιμοποιούν πηγή ακτινοβολικής θερμικής ενέργειας.

Πεδίο εφαρμογής:

• Κατασκευαστικά υλικά

• Σιδηρόδρομο·

• Εσωτερικά οχήματα

• Άλλα

Χαρακτηριστικά:

• Ο προκύπτοντας θάλαμος δοκιμής απομονώνεται με πίνακα απομόνωσης από πυριτικό ασβέστιο και είναι εφοδιασμένος με παράθυρο παρατήρησης ανθεκτικό στη θερμοκρασία.

• Το συγκρότημα υποστήριξης δείγματος από ανοξείδωτο χάλυβα τοποθετείται σε συρόμενη πλατφόρμα για να επιτρέπει την ασφαλή και εύκολη φόρτωση του δείγματος δοκιμής.

• Η ακτινοβολητική θερμότητα εφαρμόζεται μέσω ενός πίνακα που τροφοδοτείται από αέριο, κλίση 30o, και κατευθύνεται σε ένα οριζόντια τοποθετημένο δείγμα συστήματος κάλυψης δαπέδου.

• Το ακτινοβολητικό πάνελ παράγει κατανομή ροής ακτινοβολητικής ενέργειας που κυμαίνεται από ονομαστικό μέγιστο 10,9 kW/m2 έως ελάχιστο 1,1 kW/m2.

• Φανταστικό δείγμα βαθμονόμησης με υποκείμενο, βαθμολογημένο μετρητή ροής θερμότητας και τοποθέτηση.

• Η απόσταση καύσης μέχρι την εξάντληση της φλόγας επιτυγχάνεται και μετατρέπεται, μέσω βαθμονόμησης, σε ισοδύναμη κρίσιμη ροή ακτινοβολίας, σε kW/m2.

• Μετρητής ροής θερμότητας: Περιοχή 0 ~ 50 kw/m2; Εκπομπή επιφάνειας: ε=0,95±0.05

• Ένα σύστημα μέτρησης καπνού, σύμφωνα με το DIN 50055, τοποθετείται σε ξεχωριστό πλαίσιο στο σωλήνα εξάτμισης.

• Κεφαλάκι ελέγχου για την ευκολία χρήσης, επιτρέποντας την παρατήρηση της συσκευής και των στοιχείων ελέγχου κατά τη διάρκεια της ρύθμισης και του βαθμονόμησης του εξοπλισμού.

• Αυτόματη ανάφλεξη του πίνακα ακτινοβολίας και διακοπή ασφαλείας.

• Αυτοματοκίνητος καυστήρας ανάφλεξης τύπου T

• Καπό από ανοξείδωτο χάλυβα με πόρτες μέτρησης καπνού.

Παράμετροι:

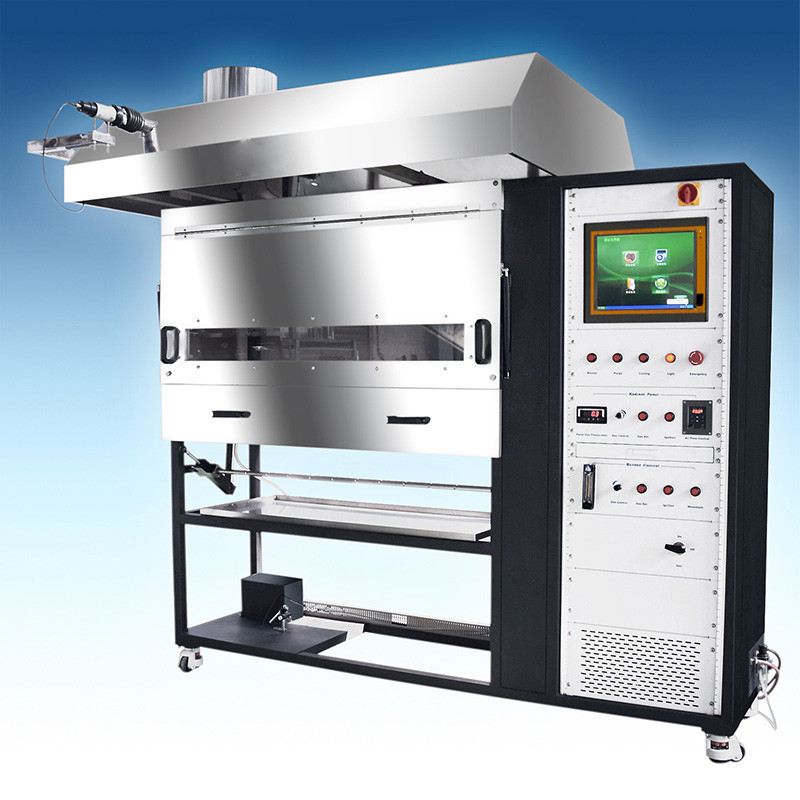

Δοκιμαστής ακτινοβολούμενου πίνακα δαπέδου πραγματική εικόνα:
