Εξοπλισμός δοκιμής κρίσιμης ροής ακτινοβολίας για δάπεδα FRP

Εισαγωγή:

• ΗΕξοπλισμός δοκιμής κρίσιμης ροής ακτινοβολίας για δάπεδα FRPείναι ο ακρογωνιαίος λίθος της αντίδρασης των υλικών δαπέδου στις δοκιμές πυρκαγιάς στο σύστημα Euroclass.

• Εξοπλισμός δοκιμής κρίσιμης ροής ακτινοβολίας για δάπεδα FRPμετρά την εξάπλωση της φλόγας του δείγματος, υπό θερμική έκθεση, χρησιμοποιώντας πηγή ανάφλεξης ακτινοβολούμενης θερμότητας.Η θερμική έκθεση είναι αυτή μιας φωτιάς που αναπτύσσεται στο δωμάτιο προέλευσης που μέσα από ένα άνοιγμα πόρτας, ακτινοβολεί στα δάπεδα σε ένα διπλανό δωμάτιο ή διάδρομο.

• Εξοπλισμός δοκιμής κρίσιμης ροής ακτινοβολίας για δάπεδα FRPμπορεί επίσης να χρησιμοποιηθεί για δοκιμές σύμφωνα με τα πρότυπα ASTM E648 και DIN 4102, μέρος 14.

Πρότυπα:

• ISO 9239-1: Δοκιμές αντίδρασης σε πυρκαγιά για δαπέδια - Μέρος 1: Καθορισμός της συμπεριφοράς καύσης με χρήση πηγής ακτινοβολούμενης θερμότητας.

• ΑΣTM E648-17: Τεχνική μέθοδος δοκιμής για κρίσιμη ροή ακτινοβολίας σε συστήματα επενδύσεων δαπέδου που χρησιμοποιούν πηγή ακτινοβολικής θερμικής ενέργειας.

Πεδίο εφαρμογής:

• Κατασκευαστικά υλικά

• Σιδηρόδρομο·

• Εσωτερικά οχήματα

• Άλλα

Χαρακτηριστικά:

• Ο προκύπτοντας θάλαμος δοκιμής απομονώνεται με πίνακα απομόνωσης από πυριτικό ασβέστιο και είναι εφοδιασμένος με παράθυρο παρατήρησης ανθεκτικό στη θερμοκρασία.

• Το συγκρότημα υποστήριξης δείγματος από ανοξείδωτο χάλυβα τοποθετείται σε συρόμενη πλατφόρμα για να επιτρέπει την ασφαλή και εύκολη φόρτωση του δείγματος δοκιμής.

• Η ακτινοβολητική θερμότητα εφαρμόζεται μέσω ενός πίνακα που τροφοδοτείται από αέριο, κλίση 30o, και κατευθύνεται σε ένα οριζόντια τοποθετημένο δείγμα συστήματος κάλυψης δαπέδου.

• Το ακτινοβολητικό πάνελ παράγει κατανομή ροής ακτινοβολητικής ενέργειας που κυμαίνεται από ονομαστικό μέγιστο 10,9 kW/m2 έως ελάχιστο 1,1 kW/m2.

• Φανταστικό δείγμα βαθμονόμησης με υποκείμενο, βαθμολογημένο μετρητή ροής θερμότητας και τοποθέτηση.

• Η απόσταση καύσης μέχρι την εξάντληση της φλόγας επιτυγχάνεται και μετατρέπεται, μέσω βαθμονόμησης, σε ισοδύναμη κρίσιμη ροή ακτινοβολίας, σε kW/m2.

• Μετρητής ροής θερμότητας: Περιοχή 0 ~ 50 kw/m2; Εκπομπή επιφάνειας: ε=0,95±0.05

• Ένα σύστημα μέτρησης καπνού, σύμφωνα με το DIN 50055, τοποθετείται σε ξεχωριστό πλαίσιο στο σωλήνα εξάτμισης.

• Κεφαλάκι ελέγχου για την ευκολία χρήσης, επιτρέποντας την παρατήρηση της συσκευής και των στοιχείων ελέγχου κατά τη διάρκεια της ρύθμισης και του βαθμονόμησης του εξοπλισμού.

• Αυτόματη ανάφλεξη του πίνακα ακτινοβολίας και διακοπή ασφαλείας.

• Αυτοματοκίνητος καυστήρας ανάφλεξης τύπου T

• Καπό από ανοξείδωτο χάλυβα με πόρτες μέτρησης καπνού.

Παράμετροι:

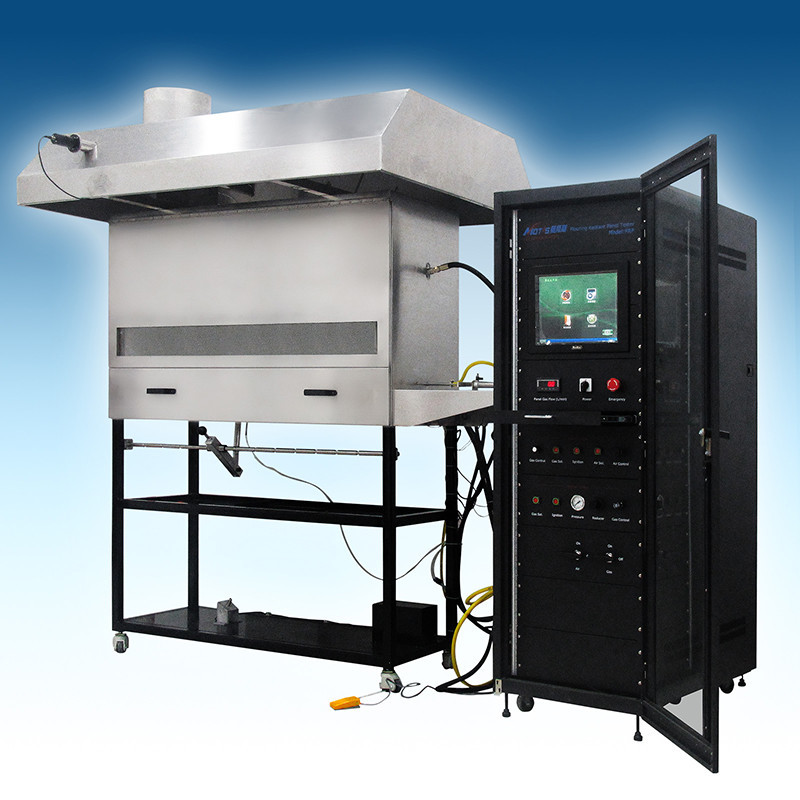

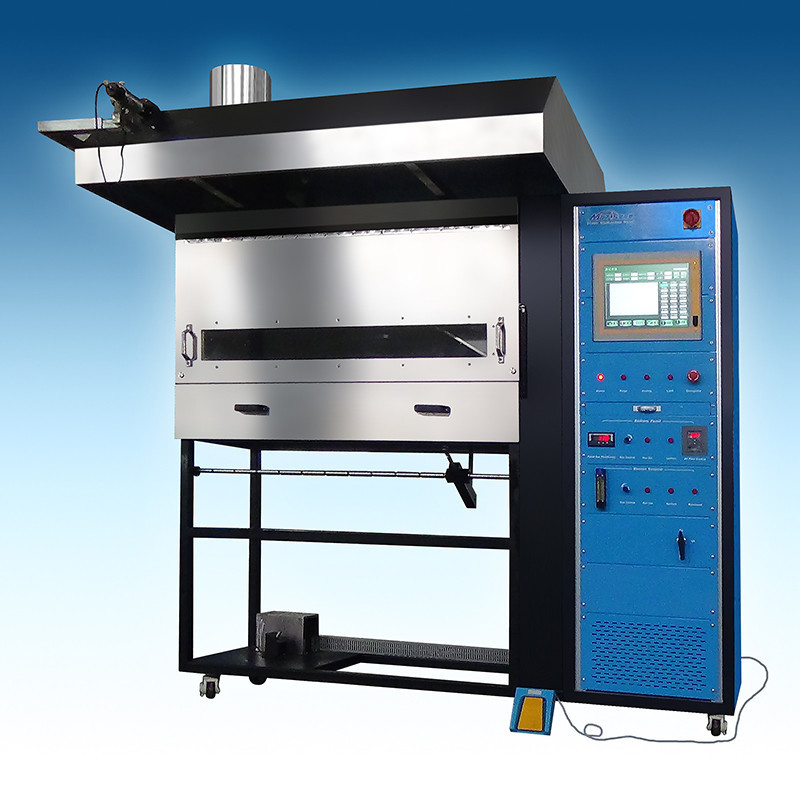

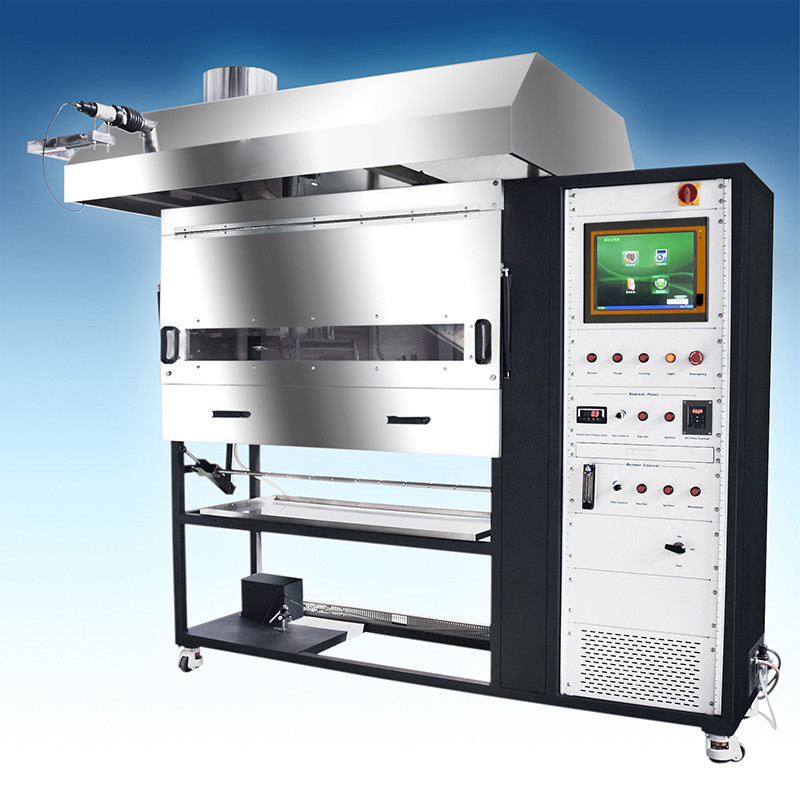

Εξοπλισμός δοκιμής κρίσιμης ροής ακτινοβολίας δαπέδου πραγματική εικόνα:
