Μονόκαυστο αντικείμενοΕθνική Τράπεζα

Εισαγωγή:

• The Single Burning Item SBI is a method of test for determining the reaction to fire behavior of building products (excluding floorings) when exposed to the thermal attack by a single burning item (a sand-box burner supplied with propane).

• Το δείγμα τοποθετείται σε ένα καροτσάκι το οποίο τοποθετείται σε ένα πλαίσιο κάτω από ένα σύστημα εξάτμισης.Τα ποσοστά απελευθέρωσης θερμότητας και καπνού μετρούνται με όργανα και τα φυσικά χαρακτηριστικά αξιολογούνται με παρατήρηση..

Πρότυπα:

• EN 13501

• EN 13823.

Πεδίο εφαρμογής:

• Κατασκευαστικά υλικά

• Άλλα

Χαρακτηριστικά:

• Η μονάδα SBI αποτελείται από τροχό, σταθερό πλαίσιο, καπό συλλογής αερίου, συλλέκτη, σωλήνα εξάτμισης τύπου J, φυγοκεντρικό ανεμιστήρα, συσκευή ελέγχου ταχύτητας του ανέμου,το τμήμα ολοκληρωμένης μέτρησης, ντουλάπι ανάλυσης αερίων, σύστημα συλλογής δεδομένων·

• Το φορτηγό μπορεί να τοποθετηθεί με δύο κατακόρυφα δείγματα.και το σύστημα ανίχνευσης φλόγας είναι εξοπλισμένο με συσκευή προστασίας από την εξάλειψη της φλόγας;

• Το σταθερό πλαίσιο στηρίζει την καπό συλλογής αερίου. Το πλαίσιο είναι στερεωμένο με βοηθητικό καυστήρα και εξοπλισμένο με σύστημα ανίχνευσης φλόγας ως διάταξη προστασίας από την εξάπλωση.

• Συλλέκτης αερίων από ανοξείδωτο χάλυβα, τοποθετημένος στην κορυφή του σταθερού πλαισίου, που χρησιμοποιείται για τη συλλογή αερίων καύσης·

• σωλήνας εξάτμισης καπνού τύπου J από ανοξείδωτο χάλυβα, εσωτερικής διαμέτρου (315 + 5) mm με ανθεκτική σε υψηλές θερμοκρασίες ανθεκτική σε υψηλές θερμοκρασίες ανθεκτική σε υψηλές θερμοκρασίες ανθεκτική σε υψηλές θερμοκρασίες ανθεκτική σε υψηλές θερμοκρασίες ανθεκτική σε ανθεκτική σε υψηλές θερμοκρασίες ανθεκτική σε υψηλές θερμοκρασίες ανθεκτική σε ανθεκτική σε υψηλές θερμοκρασίες ανθεκτική σε υψηλές θερμοκρασίες ανθεκτική σε ανθεκτική σε υψηλές θερμοκρασίες ανθεκτική σε υψηλές θερμοκρασίες ανθεκτική σε υγρασία ανθεκτική σε θερμοκρασίες χαμηλότερες από 50 mm·

• Το σύστημα εξάτμισης καπνού εκπέμπει συνεχώς καπνό με ταχύτητα 0,50 m3/s-0,65 m3/s και ρυθμίζεται με μετατροπή συχνότητας.

• Ρυθμιστής ροής μάζας, εύρος μέτρησης 0 g/s-2,5 g/s, ακρίβεια ανάγνωσης τουλάχιστον 1,5%·

• Η παροχή αερίου μπορεί να ελέγχεται αυτόματα με ρυθμό ροής 647mg/s και 2000mg/s, το σύστημα ελέγχου αερίου μπορεί να εγγυηθεί ότι η ταχύτητα παροχής αερίου κατά τη διαδικασία αλλαγών δοκιμής δεν πρέπει να υπερβαίνει τα 5mg/s,για να εξασφαλιστεί η θερμική ισχύς 30.7 + 2 kW·

• Το σύστημα δειγματοληψίας καπνού αποτελείται από φίλτρο στάχτης, παγίδα κρύου, δύο στήλες ξήρανσης, αντλία δειγματοληψίας και αντλία περισταλτικής, ώστε να καθαρίζεται και να στεγνώνει αποτελεσματικά το δείγμα αερίου·

• Παραμαγνητικός αναλυτής οξυγόνου, εύρος μέτρησης 0-25%, μέτρηση συγκέντρωσης οξυγόνου στο αέριο, εύρος συγκέντρωσης 0-25%, T90<12 δευτερόλεπτα. Μη διασποράς ανάλυσης υπέρυθρου CO2:0 ~ 10%

• αγωγός μήκους 2155 mm, εξοπλισμένος με ανιχνευτή πίεσης, τρία θερμοσύμπρακα, ανιχνευτή δειγματοληψίας αερίου και σύστημα λευκού φωτισμού·

• Διορθωτικός ανιχνευτής, με εύρος τουλάχιστον (0-100) Pa και ακρίβεια αισθητήρα πίεσης εισόδου 2Pa συνδεδεμένο. Ο χρόνος απόκρισης της εξόδου 90% του αισθητήρα πίεσης είναι το πολύ 1s.

• Το σύστημα φωτισμού είναι πυρακτώδους τύπου, με θερμοκρασία χρώματος (2900 + 100) K, και η ευέλικτη σύνδεση είναι εγκατεστημένη στο πλάι του σωλήνα εξάτμισης.

• Ανιχνευτής φωτοδιόδων πυριτίου, με γραμμική σταθερότητα 0,1%·

• Ο αέρας εισάγεται στον πλευρικό σωλήνα για τη διατήρηση της καθαρότητας της οπτικής συσκευής, η οποία μπορεί να επιτευχθεί με συμπιεσμένο αέρα.

Παράμετροι:

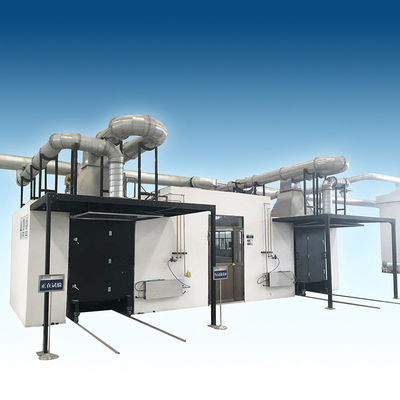

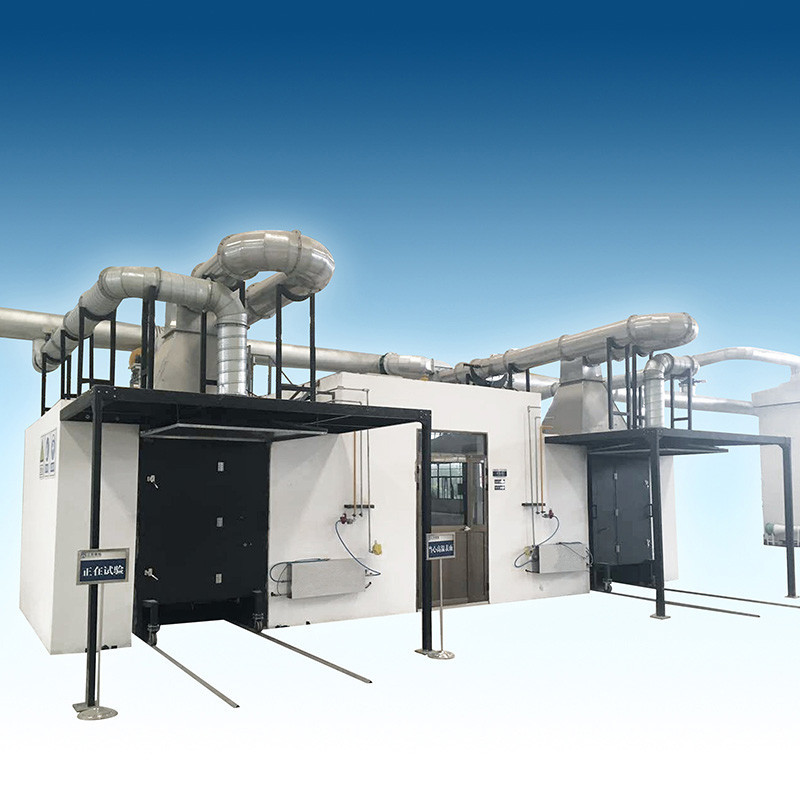

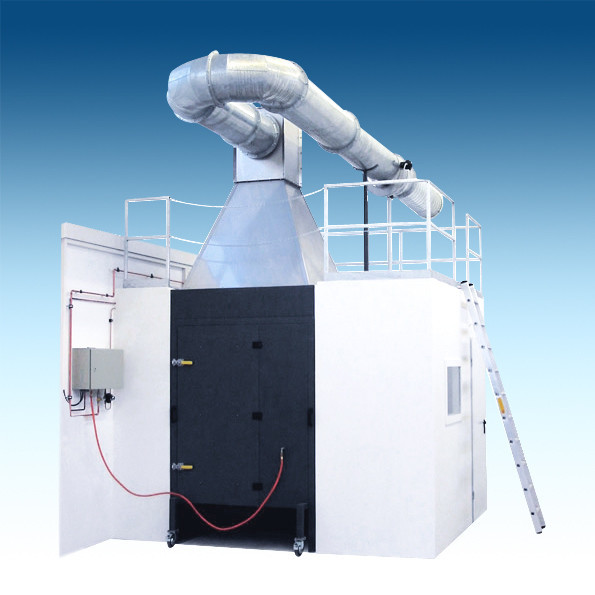

Μονάχα καύσιμο στοιχείο SBI πραγματική εικόνα:
