Οργανισμός ISO5658-2 Εξεταστικός εξοπλισμός διάδοσης πλευρικής φλόγας στην επιφάνεια των τοίχων σύμφωνα με την ASTM E1317

Εισαγωγή:

• Δοκιμασία διάδοσης της πλευρικής φλόγας στην επιφάνεια των τοίχων του ΙΜΟ χρησιμοποιείται για την αξιολόγηση των χαρακτηριστικών καύσης των δομικών υλικών και των υλικών πλοίων και για τη μέτρηση του ρυθμού εξάπλωσης της φλόγας, της φλόγας για ανάφλεξη με απόσταση,CFE (Κριτική ροή κατά την εξάλειψη) και συνολική απελευθέρωση θερμότητας.

• This test method is originated from ISO 5658-2 (Reaction to fire tests–Spread of flame- Part 2 Lateral spread on building products in vertical configuration) and measures combustion characteristics of vertical specimen (155mmX800mm).

• Το δείγμα εκτίθεται στο εύλογο πεδίο ακτινοβολούμενης θερμότητας και μετριέται με θερμοσύνθεση για τα καυσαέρια που βαθμολογούνται μέσω της πορείας καύσης σε μονάδα mV.

• Δοκιμασία διάδοσης της πλευρικής φλόγας στην επιφάνεια των τοίχων του ΙΜΟκαταγράφει το ρυθμό εξάπλωσης της φλόγας, μετά από αυτό καταγράφει το χρόνο ανάφλεξης και σβήσεως της φλόγας για κάθε απόσταση των δειγμάτων.Θέρμανση για διαρκή καύση (MJ/m2), Κριτική ροή κατά την εξάλειψη (kW/m2), Μέση θερμότητα για διαρκή καύση (MJ/m2), Συνολική απελευθέρωση θερμότητας (kW) κλπ.

Πρότυπα αναφοράς:

• ISO 5658-2: Αντιδράσεις σε δοκιμές πυρκαγιάς ∆ιάδοση φλόγας - Μέρος 2 Πλευρική διάδοση σε δομικά προϊόντα σε κατακόρυφη διαμόρφωση.
• Ψήφισμα A. 653 ((16) του ΙΜΟ: Σύσταση σχετικά με τις διαδικασίες πυρκαγιάς για την εύφλεκτη δοκιμή υλικών φινίρισμα πτέρυγας, οροφής και καταστρώματος.
• ASTM E 1317: Τυποποιημένη μέθοδος δοκιμής για την εύφλεκτη επιφάνεια των θαλάσσιων επιφανειών·

Προδιαγραφές:

• Σιδηρόδρομος για την εύκολη μέτρηση της ροής θερμότητας του ακτινοβολητικού πάνελ σε διάστημα 50 mm.
• Πρόγραμμα του ΙΜΟ για τη διευκόλυνση όλων των βαθμονόμησης και δοκιμών καθώς και για την εκτύπωση των αποτελεσμάτων με πρότυπα (ΙΜΟ, ISO) ·
• Ελεγκτής θερμοκρασίας πίνακα ακτινοβολίας: Εξοπλισμός για την πρόληψη της φλόγας προς την πίσω πλευρά του πίνακα ακτινοβολίας, τον έλεγχο της εσωτερικής θερμοκρασίας του πίνακα ακτινοβολίας και τον αυτόματο αποκλεισμό του αέρα.v/v σε περίπτωση αντίστροφης ροής φλόγας;
• MFC (Mass Flow Controller) για την εύκολη μέτρηση της θερμικής ποσότητας του αερίου μεθανίου κατά τη μέτρηση της κρίσιμης ροής θερμότητας·
• Επιλογές ανθεκτικότητας σε έκρηξη όλων των συστημάτων ελέγχου για την ασφάλεια καύσης στο ακτινοβολητικό πάνελ, καθώς και της βαλβίδας ελέγχου και της βαλβίδας κλεισίματος του αερίου (βαλβίδα σολενοειδούς) για την αποτροπή της αντίστροφης ροής στον αγωγό αερίου·
• Καμεραμπότ για την παρατήρηση και την αποθήκευση των συνθηκών δοκιμής σε πρόγραμμα κατά τη διάρκεια των δοκιμών·
• Εκπομπές: 0,01 m3/s.
• Μέγεθος: 1650*810*1985mm, 300kg.
• Ηλεκτρική τροφοδοσία: 220 V AC, 60 Hz, 10 A.
• Πηγή αερίου: αέριο προπάνου, αέριο μεθανίου, αέριο ακετυλενίου, συμπιεσμένος αέρας.

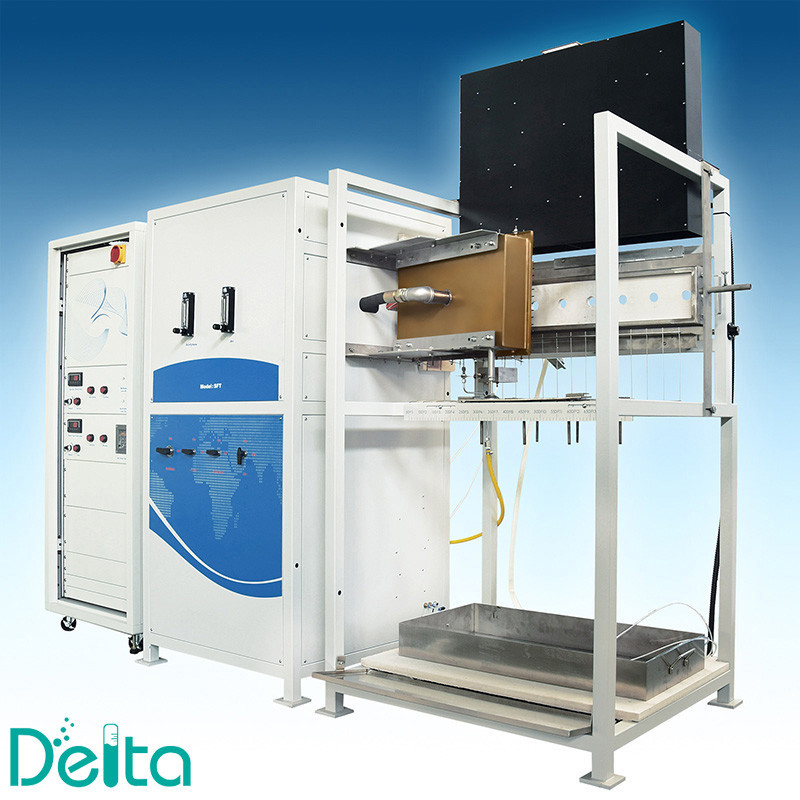

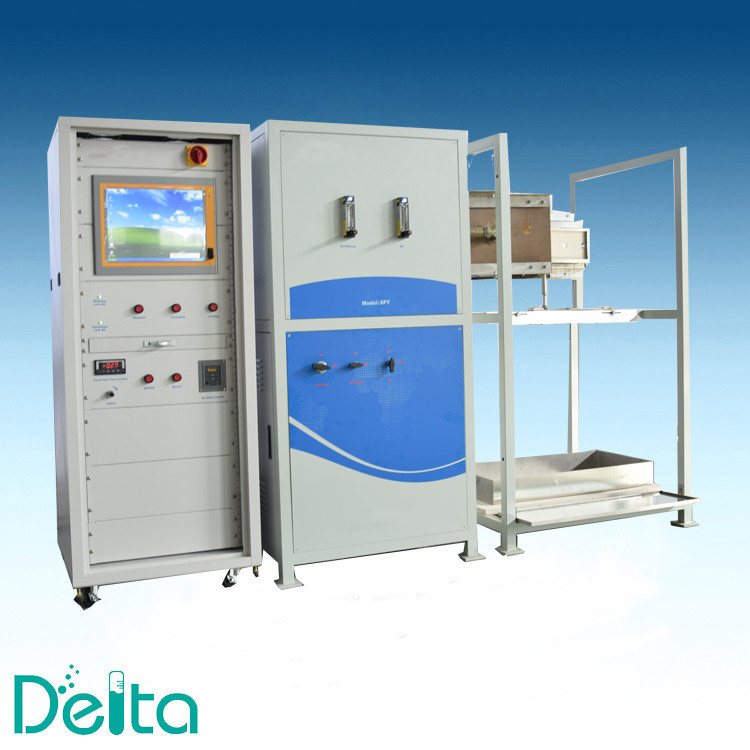

Δοκιμασία διάδοσης της πλευρικής φλόγας στην επιφάνεια των τοίχων του ΙΜΟΔοκιμαστήςΠραγματική εικόνα:
