Δοκιμαστής εύφλεκτης ικανότητας των οικοδομικών υλικών κατά την άμεση ανάφλεξη σύμφωνα με το BS476 Μέρος 12

Εισαγωγή:

• Εφαρμόζεται στο βρετανικό πρότυπο δοκιμών δομικών υλικών και υψηλού επιβράδυνσης φλόγας σιδήρου, συμμορφώνεται με τα πρότυπα του BS 476-7,η μέθοδος δοκιμής για τον προσδιορισμό της ταξινόμησης της επιφανειακής εξάπλωσης της φλόγας των προϊόντων.

• BS476-7 Δοκιμαστής εύφλεκτης ικανότητας οικοδομικών υλικών για την άμεση ανάφλεξηχρησιμοποιείται κυρίως για τον προσδιορισμό της εξάπλωσης της φλόγας στην εκτεθειμένη επιφάνεια του τοίχου και της οροφής.με μικρή φλόγα για την ανάφλεξη δειγμάτων, και προσδιορισμός της κρίσιμης ροής θερμότητας.

• BS476-7 Δοκιμαστής εύφλεκτης ικανότητας οικοδομικών υλικών για την άμεση ανάφλεξη η περιοχή του ακτινοβολούμενου πάνελ είναι 850 mm × 850 mm, ο φορέας δοκιμαστικού δείγματος υιοθετεί μέθοδο ψύξης με νερό και είναι εξοπλισμένος με πίνακα βαθμονόμησης και αισθητήρα ροής θερμότητας, ο οποίος μπορεί να βαθμονόμησε το προφίλ ροής θερμότητας.Ο εξοπλισμός δοκιμής απαιτείται περισσότερο για τον χώρο του εργαστηρίουΓια να συναρμολογηθεί το όργανο δοκιμής, ο χρήστης πρέπει να διαθέτει περισσότερα μέτρα ασφαλείας.

Πρότυπα:

BS 476 Μέρος 7

Πεδίο εφαρμογής:

• Κατασκευαστικά υλικά

Χαρακτηριστικά:

• Η συσκευή αυτή αποτελείται από ένα πίνακα ακτινοβολίας τοποθετημένο κατακόρυφα σε ένα περίβλημα και υποστηριζόμενο σε ένα πλαίσιο.

• Το πάνελ ακτινοβολίας είναι μολυσμένο με ένα μείγμα αερίου-αέρα.

• Το πίνακα ακτινοβολίας έχει τετράγωνο 850 mm για ένα πορώδες ανθεκτικό μπλοκ καυστήρα τύπου σχεδιασμένο για την αποτελεσματική καύση του μείγματος αέρα-αέριο-αέρος,χωρίς ανάφλεξη στην επιφάνεια του πάνελ υπό συνθήκες λειτουργίας.

• Το πίνακα ακτινοβολίας και το περιβάλλον του στηρίζονται σε πλαίσιο έτσι ώστε το κέντρο του πίνακα να βρίσκεται περίπου 1250±100 mm πάνω από το επίπεδο του δαπέδου.

• Κρατητήρας δείγματος και ελεγκτική φωτιά τοποθετημένη στη μία πλευρά της συσκευής.

• Το δοκίμιο δείγματος αποτελείται από ένα χάλυβα πλαίσιο που ψύχεται με νερό με υδατοψυγμένες πλάκες προσώπου.Οι πλάκες προσώπου είναι επικαλύπτονται τα δείγματα από 20±2 mm στις άνω και κάτω άκρες τους και πάνω από την κατακόρυφη άκρη δίπλα στον πίνακα ακτινοβολίας.

• Τοποθετείται σφραγίδα με ελατήριο για να σφραγίζει το δείγμα στις πλάκες του προσώπου.

• Η φορητή παροχή νερού στον κάτοχο δείγματος εξασφαλίζει ότι η μέγιστη θερμοκρασία δεν υπερβαίνει τους 35 °C στην έξοδο από τον κάτοχο δείγματος.

• The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.

• Το ύψος του φορέα δείγματος είναι κεραυνοειδής ώστε να μπορεί να κυματίζεται οριζόντια, μακριά από το πρόσωπο του πίνακα ακτινοβολίας μεταξύ των δοκιμών,από τη θέση δοκιμής στη θέση αναμονής και αντίστροφα.

• Ο πιλοτικός καυστήρας αποτελείται από ένα χάλυβα σωλήνα.

• Οι αγωγές παροχής αερίου και αέρα προς τον πίνακα ακτινοβολίας περιέχουν μετρητές ροής, ρυθμιστές πίεσης, βαλβίδες ελέγχου και διατάξεις ασφαλείας.

• Μετρητής ροής θερμότητας: Πεδίο: 0 ~ 50 kw/m2, εκπομπή επιφάνειας:ɛ=0,95±0.05.

• Φανταστικό πίνακα βαθμονόμησης με κάλυμμα, βαθμολογημένο μετρητή ροής θερμότητας και τοποθέτηση.

Παράμετροι:

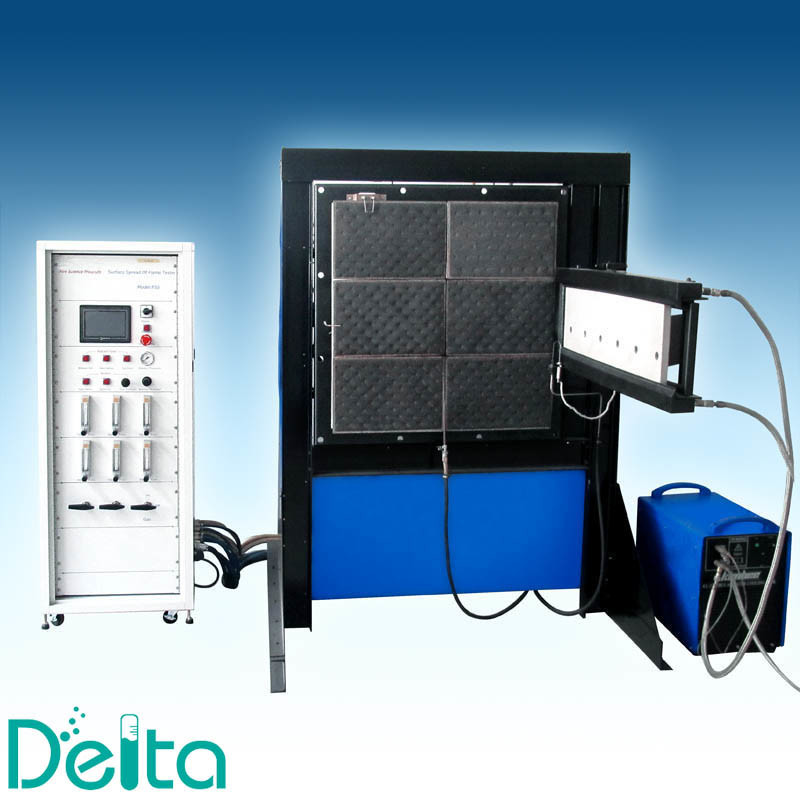

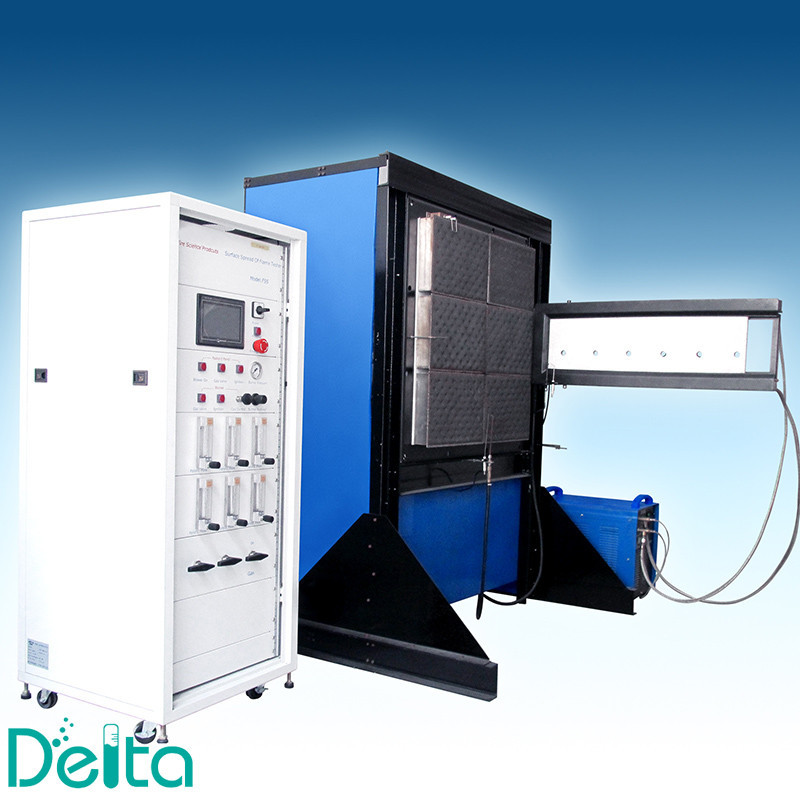

BS476-7 Δοκιμαστής εύφλεκτης ικανότητας οικοδομικών υλικών για την άμεση ανάφλεξηΠραγματική εικόνα:
