Δοκιμαστής στάσεων υλικών κατασκευής και προσαρμογής υλικών...Πρότυπο NF505

Εισαγωγή:

• Η δοκιμή στάθμισης σύμφωνα με την NF P 92-505 είναι συμπληρωματική δοκιμή αντίδρασης στη φωτιά για την ταξινόμηση M των δομικών υλικών και των υλικών επένδυσης.Χρησιμοποιείται για υλικά θερμικής τήξης για τα οποία ορισμένα φλεγμονώδη ή μη στάζειΗ δοκιμή αυτή μπορεί να είναι είτε η δοκιμή με ηλεκτρικό καυστήρα για εύκαμπτα και λεπτά υλικά (NF P 92-503), είτε η δοκιμή με ηλεκτρικό καυστήρα για υλικά ευέλικτα και λεπτά (NF P 92-503).ή δοκιμή ακτινοβολίας (καμπίνα επυριδιονιστή) για άκαμπτα ή εύκαμπτα και παχιά υλικά (NF P 92-501).

• Σε γενικές γραμμές, η φλεγμονή του βαμβακιού κατά τη δοκιμή στάθμευσης οδηγεί στην ταξινόμηση M4.η κατάταξη που επιτυγχάνεται κατά την κύρια δοκιμή διατηρείται ή το υλικό υποβαθμίζεται ανάλογα με το αν υπήρξε κάποια μη φλεγμονώδης ή φλεγμονώδης στάθμιση κατά τη διάρκεια της ίδιας κύριας δοκιμήςΣε περίπτωση οστεοειδούς χωρίς φλεγμονή ή με βραχυπρόθεσμη φλεγμονή κατά την κύρια δοκιμή,Το εν λόγω σχήμα εφαρμόζεται επίσης στην συμπληρωματική δοκιμή επιμονής της φλόγας (NF P 92-504) όταν εμφανίζεται και πάλι κάποια μη φλεγμονώδης ή φλεγμονώδης στάθμιση κατά τη διάρκεια αυτής της συμπληρωματικής δοκιμής..

Πεδίο εφαρμογής:

• Κατασκευαστικά υλικά

• Σιδηρόδρομο·

• Εσωτερικά οχήματα.

Χαρακτηριστικά:

Η συσκευή δοκιμής στάγματος αποτελείται από τα ακόλουθα στοιχεία που συγκεντρώνονται σε κοινή βάση:

• Στο άνω μέρος του πρώτου σταθμού τοποθετείται η πηγή θερμικής ακτινοβολίας τύπου epiradiator ονομαστικής ισχύος 500 W,που η ακτινοβολητική επιφάνεια του είναι κατασκευασμένη από διαφανή γυάλινο διαλυμένο δίσκο πυριτίου με διάμετρο 100 mm.

• Μια κινητή συσκευή λαβής επιτρέπει την ελαφριά ανύψωση του στήριγματος του επειριδιαστήρα για να περιστραφεί κατά 90° στο οριζόντιο επίπεδο, προκειμένου να αφαιρεθεί από το δοκίμιο.

• Το δεύτερο στήριγμα φέρει ρυθμιζόμενο σε ύψος σύνολο με στο άνω μέρος το στήριγμα του δοκιμαστικού τεμαχίου και στο κάτω μέρος το δοχείο πτώσης, τα δύο μέρη αυτά με απόσταση 300 mm.

• Το στήριγμα του δοκιμαστικού αποτελείται από μεταλλικό δαχτυλίδι στο οποίο βρίσκεται ένα επίπεδο κυκλικό πλέγμα από σύρμα από ανοξείδωτο χάλυβα.

• Το δοχείο σταγονιδίων αποτελείται από ένα μικρό πιάτο του οποίου ο επίπεδος πυθμένας καλύπτεται εξ ολοκλήρου από βαμβάκι.

• A guiding mark bound up with the epiradiator support and a graduated metal rule fixed to the pole of this second stand allow to adjust the distance between the radiant surface of the epiradiator and the upper face of the test piece.

Παράμετροι:

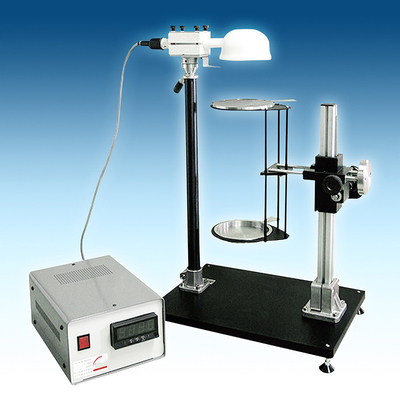

NF505 Δοκιμαστής σταγονιδίων Πραγματική εικόνα:
