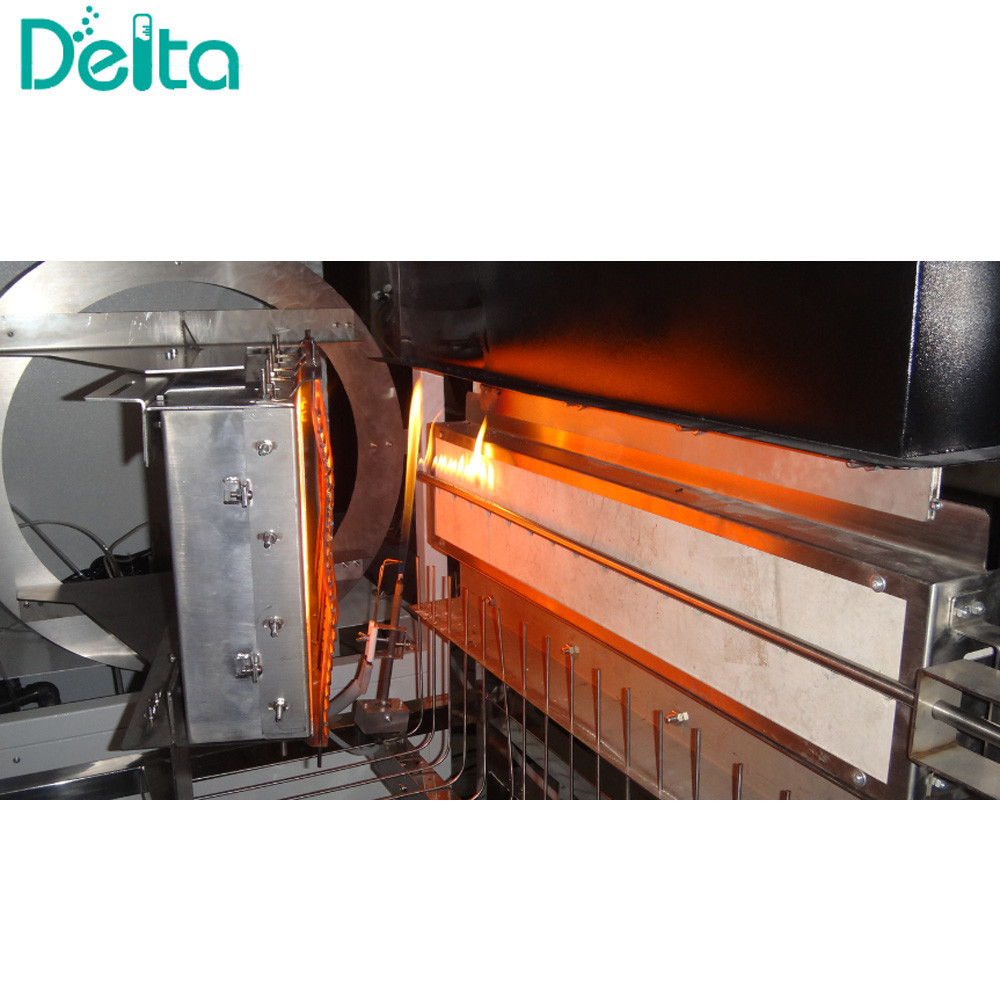

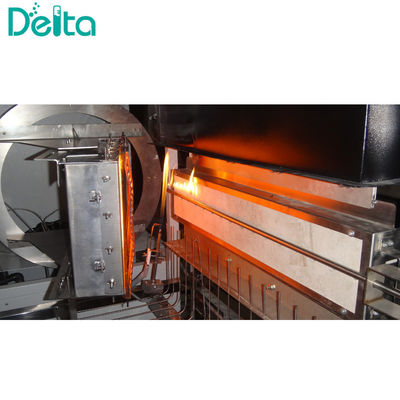

Διεθνές Πρότυπο IMO ISO5658-2, ASTM E1317 IMO Μετρητής εξάπλωσης φλόγας

Δοκιμαστής εξάπλωσης φλόγας ISO5658-2, ASTM E1317 IMO

Εισαγωγή:

Δοκιμαστής εξάπλωσης φλόγας ISO5658-2, ASTM E1317 IMOΧρησιμοποιείται για τα χαρακτηριστικά καύσης των οικοδομικών υλικών, υλικών σιδηροδρόμων υψηλής ταχύτητας και υλικών πλοίων.

Δοκιμαστής εξάπλωσης φλόγας ISO5658-2, ASTM E1317 IMOμετρά την ταχύτητα εξάπλωσης της φλόγας, τη θερμότητα ανάφλεξης και τη συνολική απελευθέρωση θερμότητας ανάλογα με την απόσταση και το CEF (κρίσιμη ροή θερμικής ακτινοβολίας).

Η μέθοδος δοκιμής αυτή χρησιμοποιείται για την αξιολόγηση των χαρακτηριστικών καύσης των αντικειμένων δοκιμής που είναι εγκατεστημένα κατακόρυφα σύμφωνα με το πρότυπο ISO 5658-2 και τις αποφάσεις του ΙΜΟ.653.

Το αντικείμενο της δοκιμής εκτίθεται στην κατάλληλη περιοχή διάσπασης θερμότητας που καθορίζεται από τον τύπο καύσης αερίου του απορροφητή θερμότητας και, στη συνέχεια, όταν προκύπτει η καύση,η τιμή του σήματος μετριέται σε mV χρησιμοποιώντας ένα βαθμονωμένο θερμοσύστημα.

Επιπλέον, καταγράφεται επίσης ο χρόνος ανάφλεξης και ο χρόνος καύσης της φλόγας του αντικειμένου δοκιμής ανάλογα με την απόσταση από το αντικείμενο δοκιμής και καταγράφεται επίσης η ταχύτητα εξάπλωσης της φλόγας.
Άλλα στοιχεία δοκιμής περιλαμβάνουν τη θερμότητα ανάφλεξης (MJ/m2), τη θερμότητα συνεχούς καύσης (MJ/m2), την κρίσιμη ροή ακτινοβολίας θερμότητας (kW/m2), τη μέση θερμότητα συνεχούς καύσης και τη συνολική διάχυση θερμότητας (kW).

Παράμετροι:

Χαρακτηριστικά:

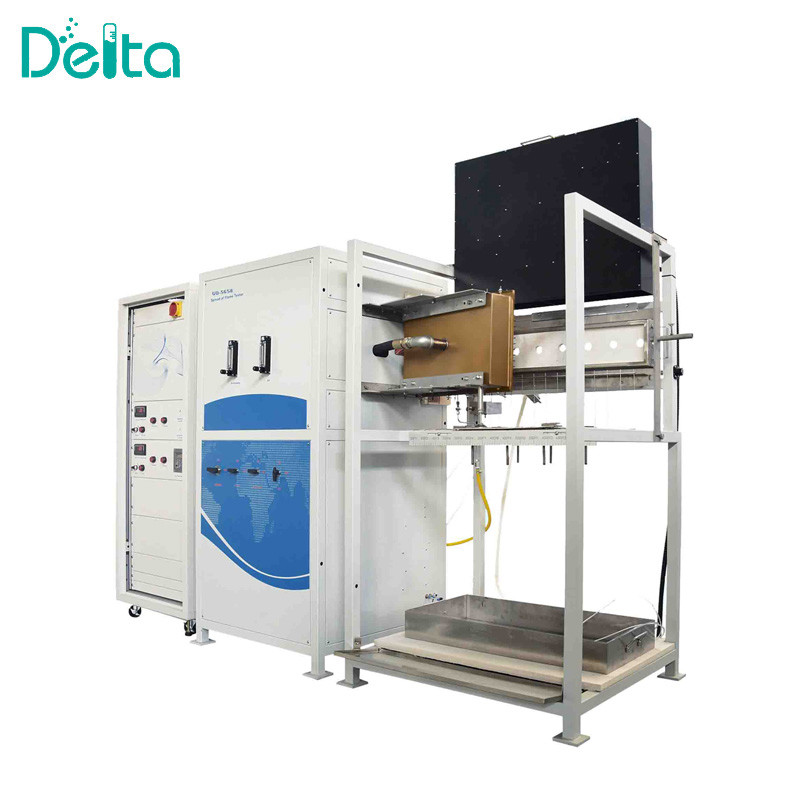

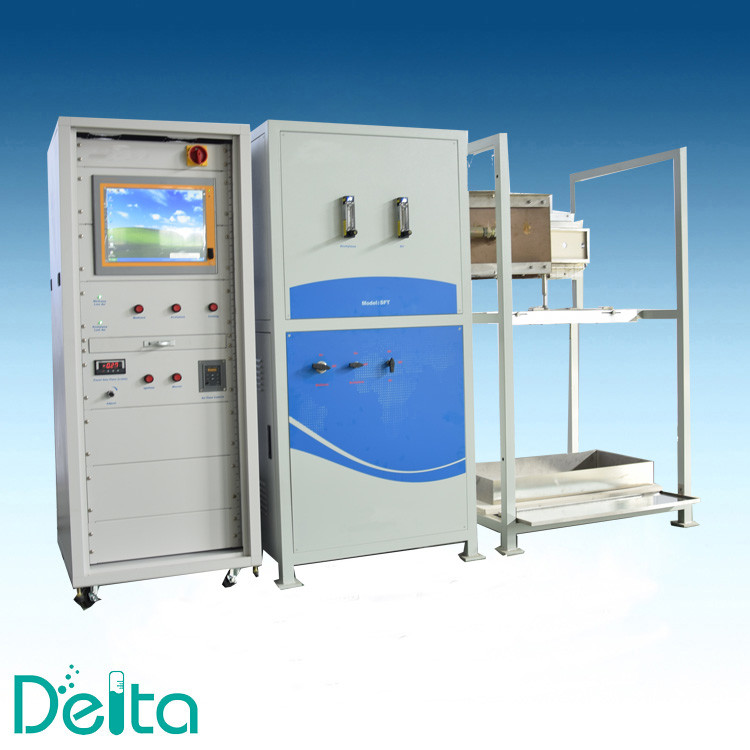

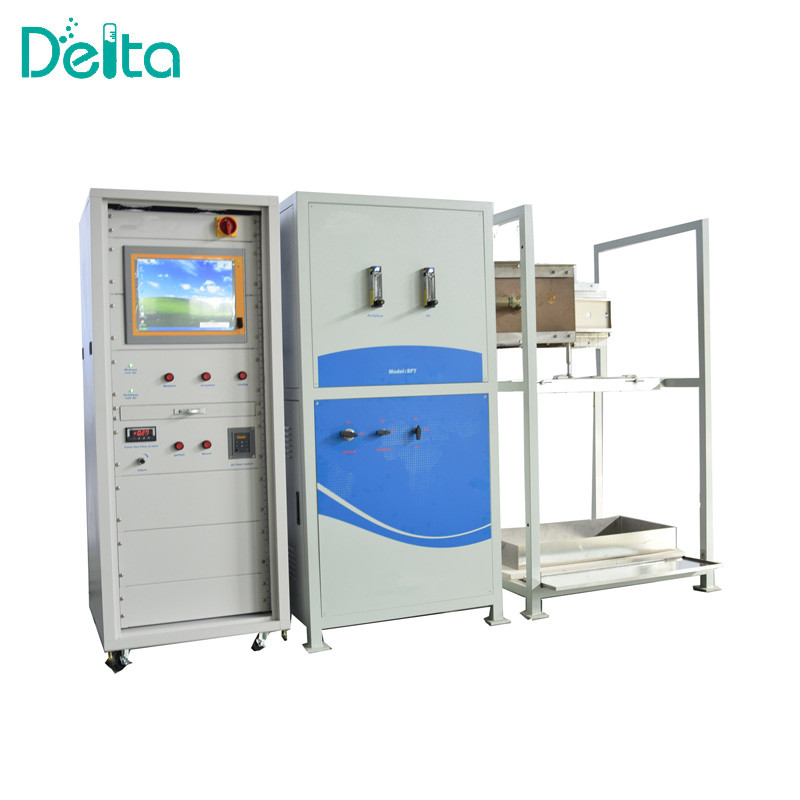

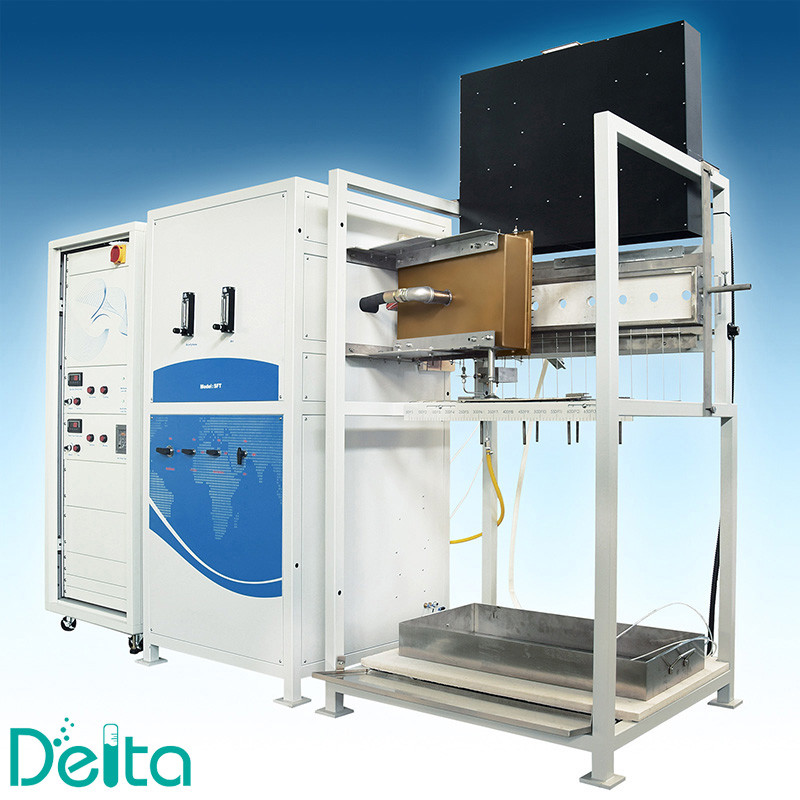

1.Δοκιμαστής εξάπλωσης φλόγας ISO5658-2, ASTM E1317 IMOΑποτελείται από τέσσερα κύρια στοιχεία: ένα σύνολο υποδοχέων ακτινοβολούμενων πλάκων και ένα σύνολο υποδοχέων δειγμάτων.και ο πιλοτικός καυστήρας σχηματίζουν την απαιτούμενη δομή;

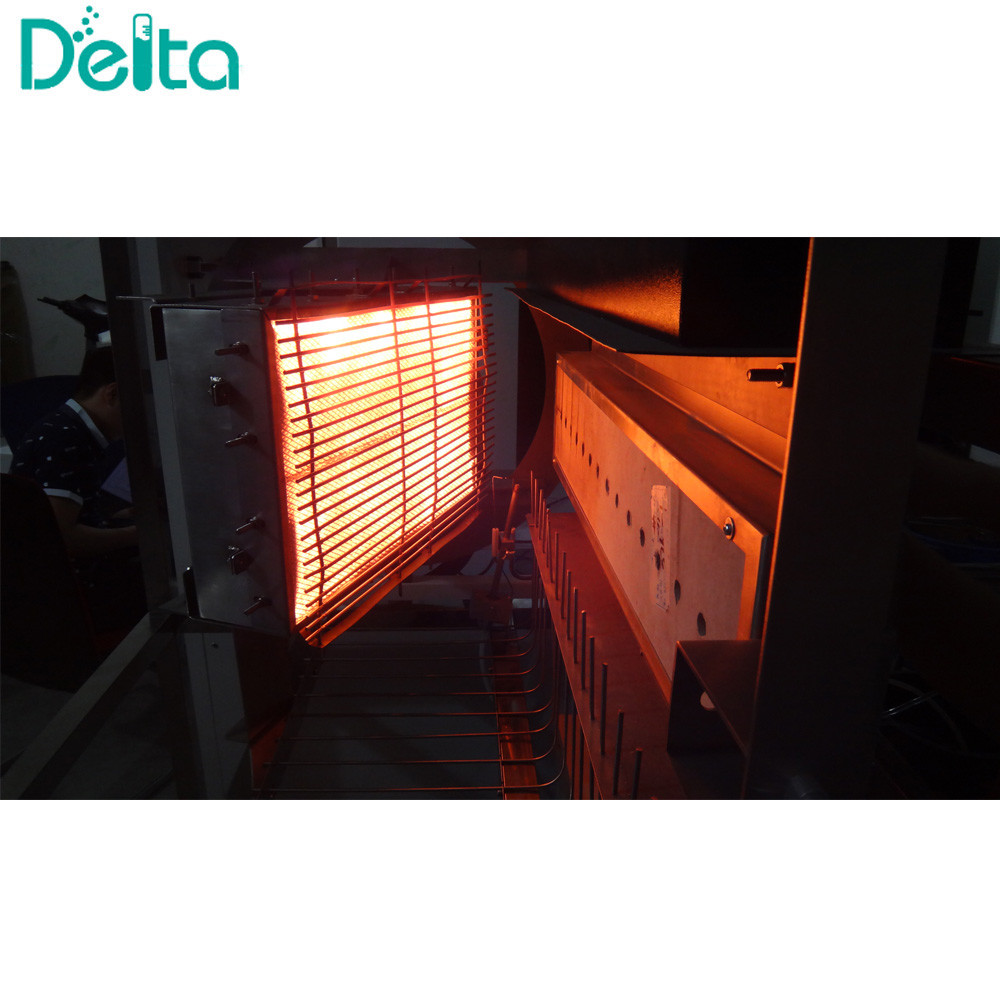

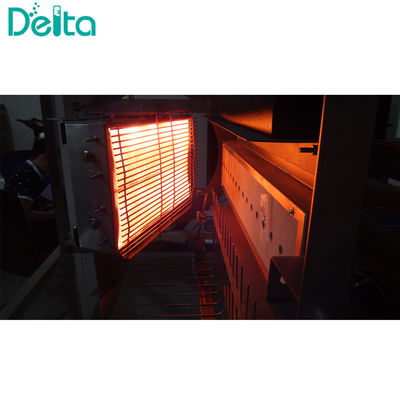

2Ο πίνακας ακτινοβολίας παρέχει μια ακτινοβολούμενη επιφάνεια με μέγεθος περίπου 480 mm X 280 mm και μια οθόνη συρματόπλεγματος παρέχεται μπροστά από την ακτινοβολούμενη επιφάνεια για την αύξηση της ακτινοβολίας.
3. Χρησιμοποιήστε ένα ανεμιστήρα για να παρέχει την πηγή αέρα για τον πίνακα ακτινοβολίας και χρησιμοποιήστε μετατροπέα συχνότητας για ρύθμιση.
4. Υιοθετήστε έναν ελεγκτή ροής μάζας προπανίου για τη ρύθμιση της πηγής αερίου, συνεργαστείτε με τον αναμεικτήρα Venturi για να αναμιγνύεται με αέρα και να παρέχει την πηγή αερίου καύσης που απαιτείται από το ακτινοβολητικό πάνελ.
5. Παρέχει μια πλακέτα βαθμονόμησης με πολλές τρύπες και ένα συρόμενο μέτρο ροής θερμότητας που μπορεί να ανιχνεύσει εάν η ροή θερμικής ακτινοβολίας πληροί τις προδιαγραφές του προτύπου·
6Ο ανιχνευτής ροής θερμικής ακτινοβολίας που ψύχεται με νερό χρησιμοποιείται για τη μέτρηση της καμπύλης ροής θερμικής ακτινοβολίας των ακτινοβολούμενων πάνελ.
7. φορητή συσκευή κυκλοφορίας ψύξης νερού, η οποία μπορεί να αφαιρέσει την επιφανειακή θερμότητα του μετρητή ροής θερμότητας·
8Ο κεραμικός καυστήρας σωλήνα μπορεί να ενεργεί απευθείας στην επιφάνεια του δείγματος δοκιμής με ανοιχτή φλόγα.
9. υιοθετώντας μέθοδο ρύθμισης ροομέτρου του περιστροφίου, η οποία μπορεί να παρέχει κεραμικό καυστήρα σωλήνα με μικτό αέριο καύσης·
10Ο ελεγκτής ροής μάζας μπορεί εύκολα να μετρήσει τη θερμότητα του μεθανίου μετρώντας την κρίσιμη ροή θερμότητας.
11Σύμφωνα με τα πρότυπα δοκιμών του ΙΜΟ, μπορούν να παρέχονται συσκευές θερμοσύνδεσης για τη μέτρηση σχετικών παραμέτρων, όπως ο ρυθμός απελευθέρωσης θερμότητας.
12Ο καυστήρας βαθμονόμησης μεθανίου και ο ελεγκτής ροής μάζας μεθανίου μπορούν να παρέχουν θερμοκρασία φλόγας 1 kW και 3 kW.
13Κατά τη διάρκεια της δοκιμής, η κάμερα μπορεί να παρατηρήσει και να αποθηκεύσει την κατάσταση μέτρησης στο πρόγραμμα.
14Ο εξοπλισμός δοκιμής για τις ιδιότητες εξάπλωσης της φλόγας είναι εξοπλισμένος με καθρέφτη παρατήρησης ρυθμιζόμενο με γωνία, ο ρυθμός εξάπλωσης της φλόγας μπορεί να παρατηρηθεί μέσω του γυάλινου καθρέφτη και του δείγματος κατά τη διάρκεια της δοκιμής,και μπορεί να καταγράφεται αυτόματα από τον διακόπτη ποδιού;
15Για τον έλεγχο της διαδικασίας δοκιμών χρησιμοποιούνται υπολογιστές και τυποποιημένο λογισμικό δοκιμών.
