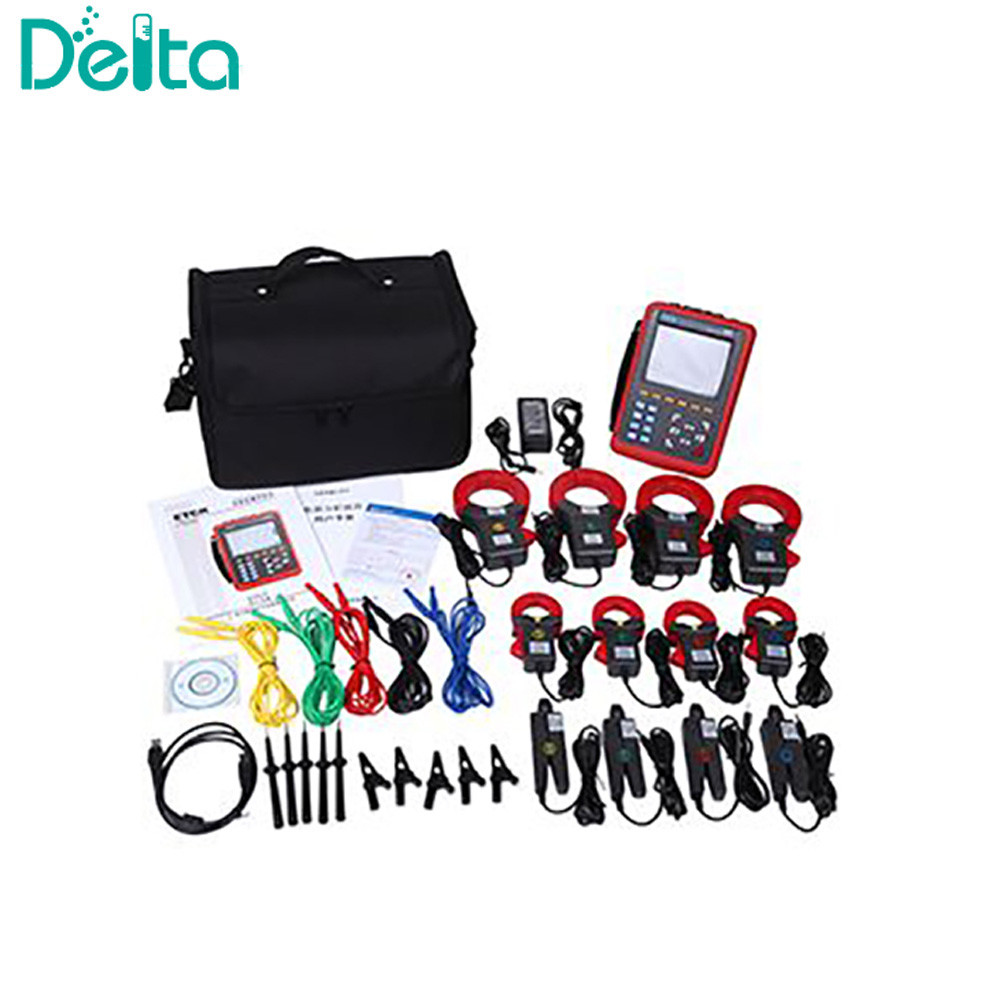

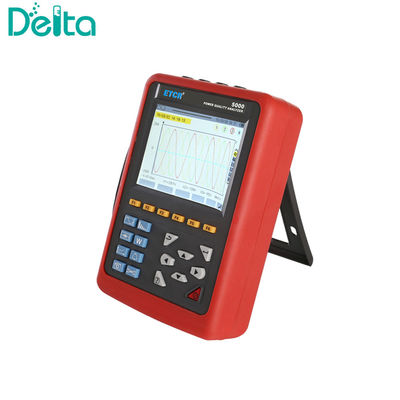

Τριφασικός αναλυτής ποιότητας ισχύος, καταγραφής δεδομένων ποιότητας ισχύος

Τριφασικός αναλυτής ποιότητας ισχύος, καταγραφής δεδομένων ποιότητας ισχύος

Εισαγωγή:

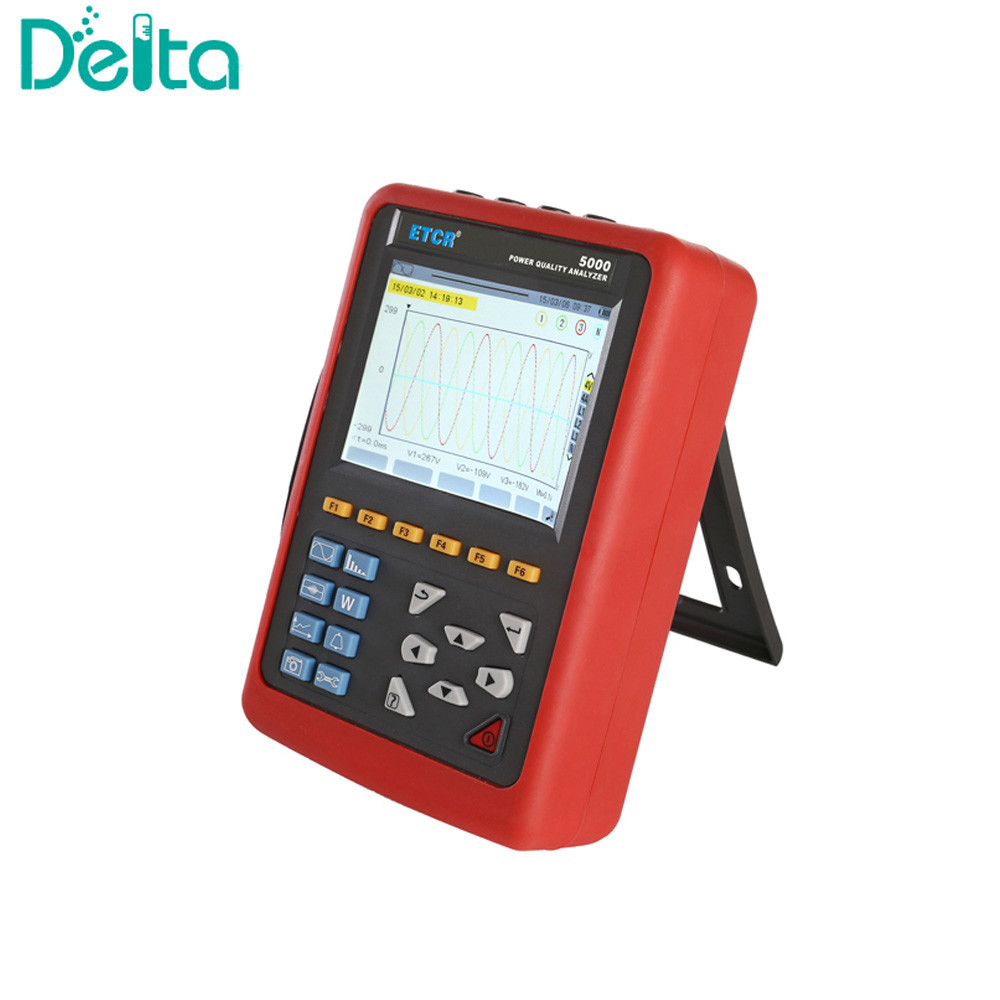

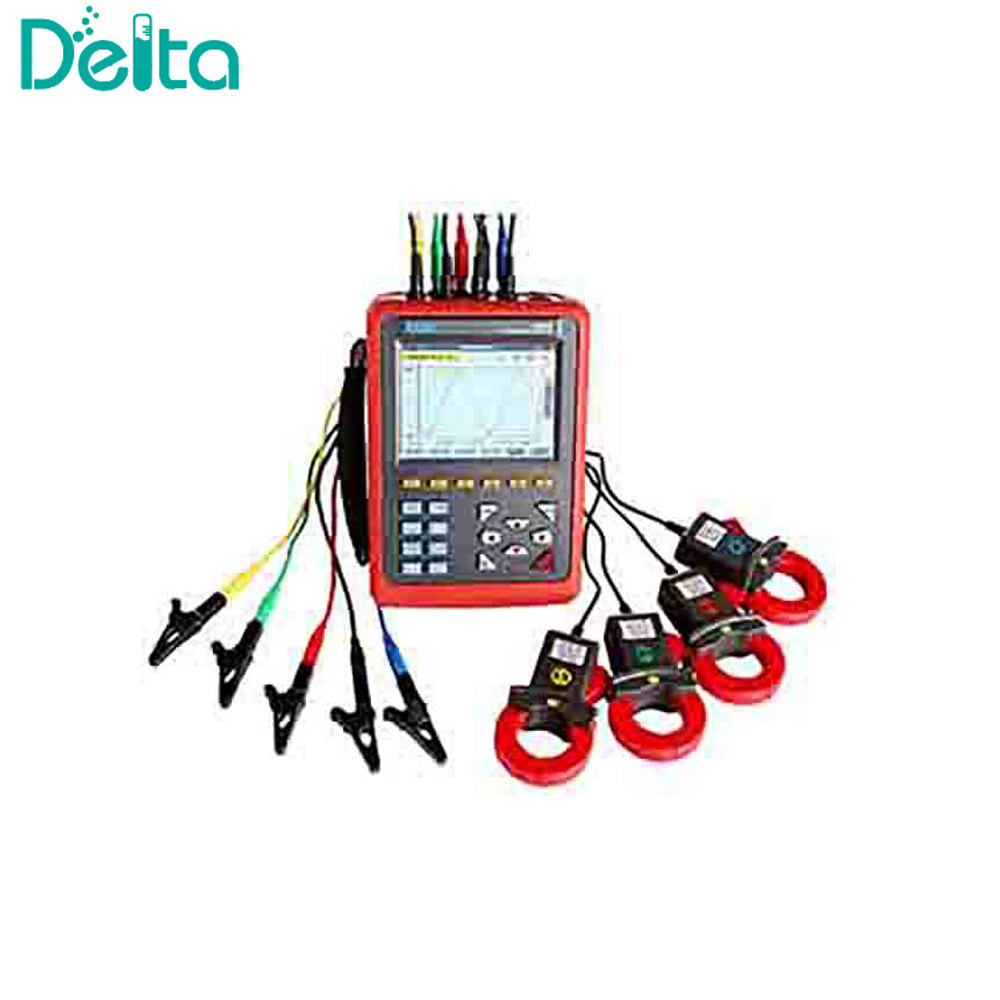

ΕTCR-5000Τριφασικός αναλυτής ποιότητας ισχύος, καταγραφής δεδομένων ποιότητας ισχύος είναιειδικά σχεδιασμένα για ολοκληρωμένη ανάλυση και διάγνωση όλων των ηλεκτρικών παραμέτρων τάσης, ρεύματος, ισχύος, ισχύος, αρμονικών και φάσεων.


Εφαρμόζεται στη βιομηχανία ηλεκτρικής ενέργειας, την πετροχημική, τη μεταλλουργία, τους σιδηροδρόμους, τις μεταλλευτικές επιχειρήσεις, τα επιστημονικά ερευνητικά ιδρύματα και το μετρολογικό τμήμα.
ETCR-5000 Αναλυτής ποιότητας ισχύος 3 φάσεων Καταγραφέας δεδομένων ποιότητας ισχύοςείναι κατάλληλο γιαδοκιμές πεδίου σε τρεις φάσεις, πολυλειτουργικές και έξυπνες, με συνοπτική λειτουργία ανθρώπου-μηχανής.

Παράμετροι:

Παράγοντας επιρροής	Ελέγχου	Βασική κατάσταση	Προϋποθέσεις εργασίας
Θέρμανση περιβάλλοντος	Όλες οι παραμέτροι	(23±2) °C	-10°C ~ 40°C
Σχετική υγρασία	Όλες οι παραμέτροι	40% ~ 60%	< 80%
Η τάση από φάση σε ουδέτερη	Όλες οι παραμέτροι	(100±1%) V	1.0V ~ 1000V
Δυναμική τάση μεταξύ φάσεων	Αληθινή τάση φάσης προς φάση RMS	(200±1%) V	1.0V ~ 2000V
Τρέχων	Πραγματικό ρεύμα RMS	(5±1%) Α	10mA ~ 1000A
Συχνότητα δικτύου	Όλες οι παραμέτροι	50Hz±0,1Hz	40 Hz ~ 70 Hz
Μετατόπιση φάσης	Ενεργητική ισχύς και ενεργητική ενέργεια	Cosφ=1	Κόσφ: 0.2~1.0
	Αντιδραστική ισχύς και αντιδραστική ενέργεια	Sinφ=1	Σινφ: 0.2~1.0
Αρμονική	Όλες οι παραμέτροι	< 0,1%	00,0% ~ 100%
Ανισορροπία τάσης	Όλες οι παραμέτροι	< 10%	00,0% ~ 100%
Δραστηριώδης τάση της συσκευής	Όλες οι παραμέτροι	DC9.8V±0.1V	DC9.5V~10.5V
Εξωτερικό ηλεκτρικό πεδίο, μαγνητικό πεδίο	Όλες οι παραμέτροι	Πρέπει να αποφεύγεται
Θέση δοκιμής	Μετρούμενες σχετικές παραμέτρους ρεύματος	Δοκιμασμένο καλώδιο στο κέντρο του σφιγκτήρα.

Ηλεκτρική τροφοδοσία	Ανανεώσιμη μπαταρία ιόντων λιθίου 9.6V, εφεδρική φόρτιση.
Δείκτης μπαταρίας	Όταν η τάση είναι πολύ χαμηλή, αυτόματη διακοπή μετά από 1 λεπτό.
Κατανάλωση ενέργειας	Η κατανάλωση ρεύματος της κανονικής δοκιμής 490 mA, συνεχής λειτουργία για 8 ώρες.

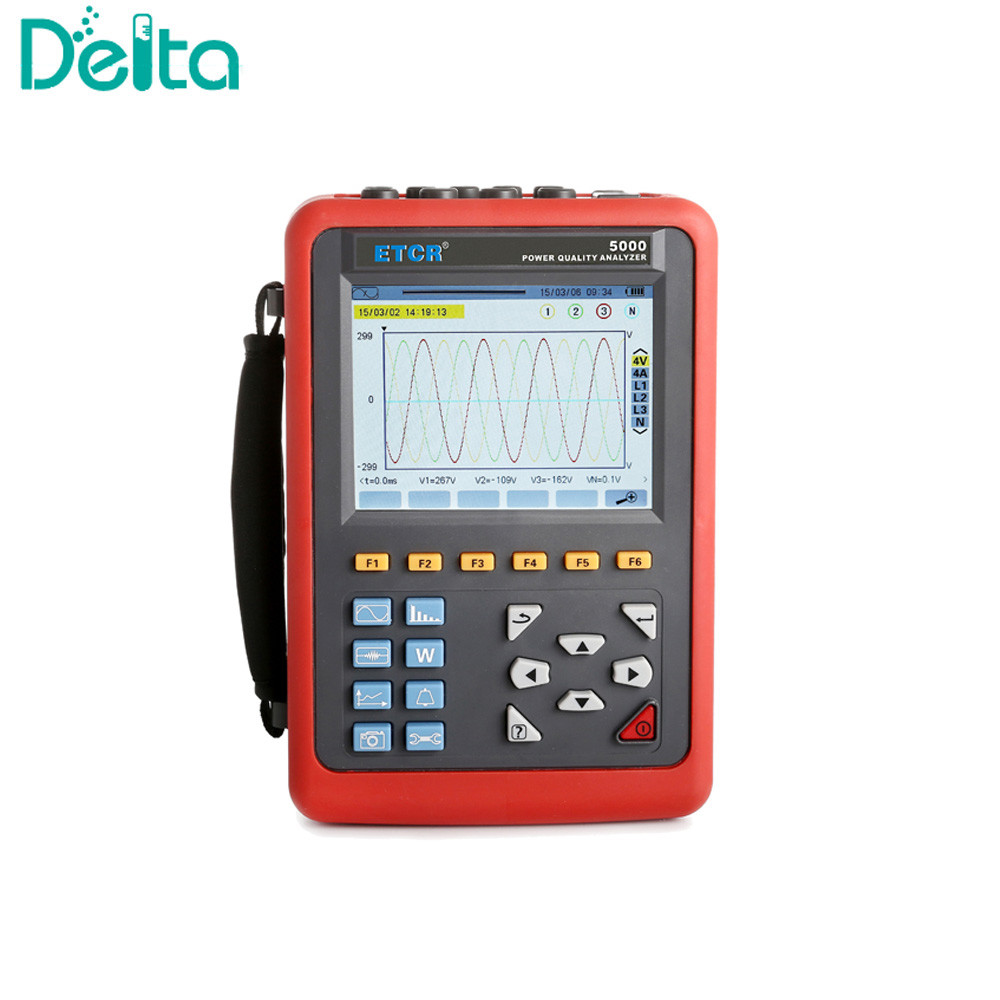

Τρόπος εμφάνισης	Εικονική οθόνη LCD, 640dots*480dots, 5,6 ίντσες, περιοχή εμφάνισης: 116mm*88mm.
Μέγεθος ζυγιστής	008 μικρός σφραγίστης ρεύματος: 7,5 mm*13 mm, 040 στρογγυλή τρύπα ρεύματος: 35mm*40mm· 068 στρογγυλή τρύπα ρεύματος: 68mm*68mm·
Διάμετροι οργάνου	Λ*Γ*Χ: 240mm*170mm*68mm.

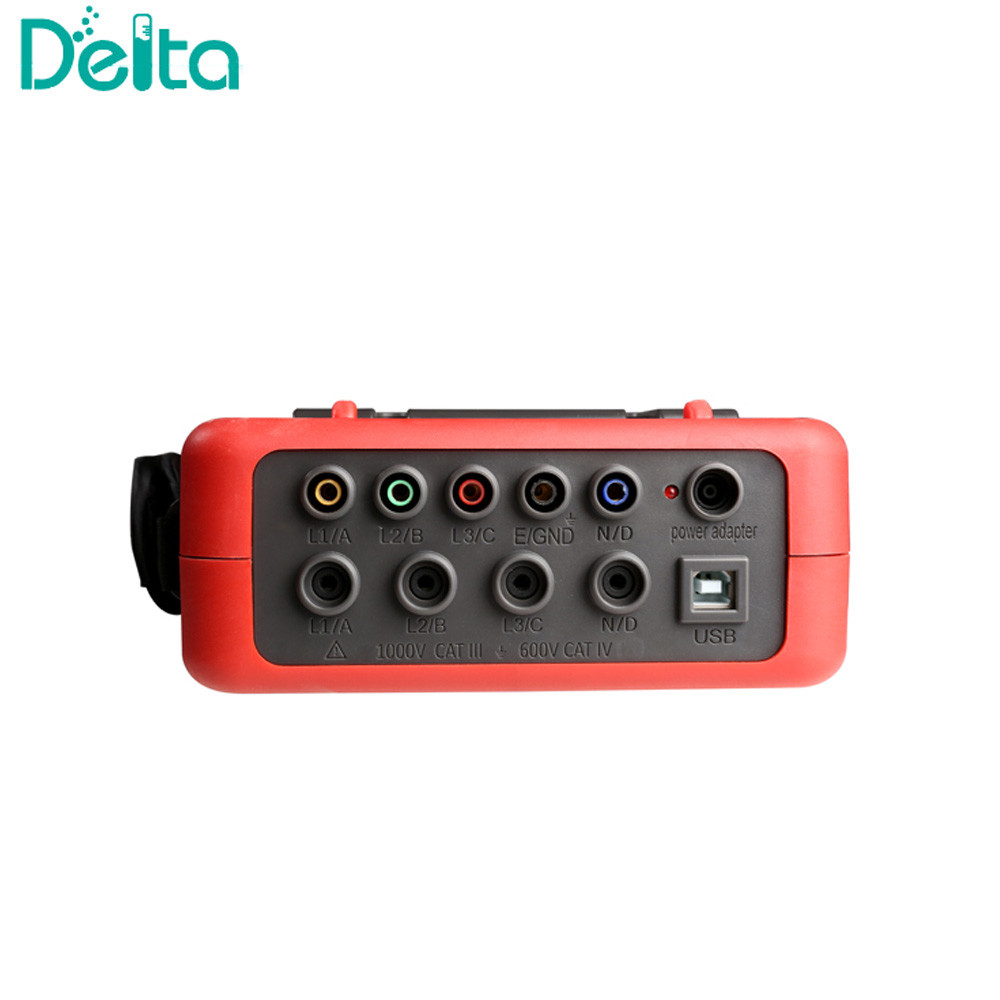

Αριθμός καναλιών	4U/4I.
Τετάρτη	1.0V~2000V.
Η τάση από φάση σε ουδέτερη	1.0V~1000V.
Τρέχων	008 ρεύμα συμπίεσης: 10mA~10,0A· 040 ρεύμα συμπίεσης: 0,10A~100A· 068 ρεύμα συμπίεσης: 1,0A~1000A· Προαιρετικός μετασχηματιστής ρεύματος: ρεύμα εισόδου του οργάνου 1mA~500mA.
Συχνότητα	40Hz ~ 70Hz.
Παραμέτροι ηλεκτρικής ενέργειας	W, VA, Var, PF, DPF, cosφ, tanφ.
Παραμέτρους ενέργειας	Τι, Βαρ, Βαχ.
Αρμονική	Παραγγελία 0-50.
Συνολική αρμονική στρέβλωση	Τάξη 0-50, κάθε φάση.
Τρόπος εμπειρογνώμονα	- Ναι, ναι.
Αριθμός παροδικών εγγράφων	150 σετ.
Φαμπουκάρισμα τάσης	- Ναι, ναι.
Τρόπος εκκίνησης ρεύματος	Ναι, 100 δευτερόλεπτα.
3 φάσεις ανισορροπίας	- Ναι, ναι.
Καταγραφή	300 ημέρες ((αυτόχρονη καταγραφή 20 παραμέτρων, καταγραφή ενός σημείου κάθε 5 δευτερόλεπτα).
Ελάχιστη/μέγιστη καταγεγραμμένη τιμή	Μέτρηση των μέγιστων και ελάχιστων τιμών σε χρονική περίοδο.
Ασφάλεια	40 διαφορετικοί τύποι επιλογών παραμέτρων, 12.800 σετ καταγραφών συναγερμού.
Πύργος	- Ναι, ναι.
Εμφάνιση διαγράμματος φασόρ	Αυτόματα.
Δυνατότητα στιγμιότυπων	60.
Γλώσσα μενού	Αγγλικά/Κινέζικα.
Επικοινωνία	USB.
Αυτόματη απενεργοποίηση	Όταν ξεκινά μια εκστρατεία συναγερμού ή μια αναζήτηση μεταβατών, μια συλλογή ρεύματος εισβολής ή μια καταγραφή τάσης εκκρεμεί ή βρίσκεται σε εξέλιξη, η συσκευή δεν απενεργοποιείται αυτόματα.
	Σε άλλη λειτουργία δοκιμής, 15 λεπτά χωρίς πλήκτρα, αυτόματη διακοπή μετά από ένα λεπτό.
Λειτουργία οπίσθιου φωτισμού	Ναι, κατάλληλο για χρήση τη νύχτα και σε σκοτεινά μέρη.
Βάρος	Διοικητής: 1,6 κιλά (με μπαταρία).
	008 μικρός σφραγίστης ρεύματος: 170g*4;
	040 στρογγυλοδύναμος συμπίεσης ρεύματος: 190g*4;
	068 στρογγυλοδύναμος συμπίεσης: 510g*4·
	Δοκιμαστικά καλώδια και προσαρμογός ισχύος: 900 g.
	Συνολικό βάρος: περίπου 10,5 kg (με συσκευασία).
Διάρκεια καλωδίου δοκιμής τάσης	3 μέτρα.
Διάστημα καλωδίου αισθητήρα ρεύματος	- Δύο μέτρα.
Θερμοκρασία λειτουργίας και υγρασία	-10°C~40°C· κάτω από 80%Rh.
Περιβάλλον αποθήκευσης	-10°C~60°C, κάτω από 70% Rh.
Αντίσταση εισόδου	Η αντίσταση εισόδου της τάσης δοκιμής: 1MΩ.
Αντιστέκεται στην τάση	Αντιστέκεται σε 3700V/50Hz σινουσοειδή τάση εναλλασσόμενου ρεύματος για 1 λεπτό μεταξύ της καλωδίωσης του οργάνου και του κελύφους.
Απομόνωση	Μεταξύ της καλωδίωσης του οργάνου και του κελύφους ≥ 10MΩ.
Δομή	Διπλή μόνωση, με θωρακιστική κάλυψη.
Κανόνες ασφαλείας	IEC 61010 1000V Κατηγορία III / 600V CAT IV, IEC 61010-031, IEC 61326, βαθμός ρύπανσης: 2.
Μέγεθος συσκευασίας	400*270*270 (mm) (L*W*H)
Βάρος	8 κιλά

Λειτουργίες:
Η απεικόνιση της μορφής κύματος σε πραγματικό χρόνο (4 κανάλια τάσης/4 κανάλια ρεύματος).
Αληθινές τιμές RMS τάσεων και ρεύματος.
Τα συστατικά συνεχούς ρεύματος των τάσεων.
Τιμές κορυφαίου ρεύματος και τάσης.
Ελάχιστες και μέγιστες τιμές ρεύματος και τάσης RMS μισού κύκλου.
Εμφάνιση διαγράμματος φασορ.
Μέτρηση κάθε αρμονικής έως τάξη 50.
Τα γραφήματα με ράβδους δείχνουν αρμονικές αναλογίες ρεύματος και τάσης κάθε φάσης.
Συνολική αρμονική στρέβλωση (THD).
Ενεργή, αντιδραστική, φαινομενική ισχύς, κατά φάση και σωρευτική.
Ενεργητική, αντιδραστική, φαινομενική ενέργεια, κατά φάση και σωρευτική.
Μετασχηματιστής Κ.
Οι συντελεστές ισχύος (PF) και οι συντελεστές εκτόξευσης (DPF ή COSΦ).
Σύντομη αναβοσβήνωση τάσης (PST).
Τρεις φάσεις ανισορροπίας (ρεύμα και τάση).
