Far 25.853 Boeing Bss 7365 Υλικά αεροπορικών αεροσκαφών Εξοπλισμός πυραυλικών δοκιμών

FAR 25.853 Boeing BSS 7365 Εξοπλισμός δοκιμών πυρκαγιάς για υλικά αεροπορικής χρήσης

Εισαγωγή:
FAR 25.853 Boeing BSS 7365 Εξοπλισμός δοκιμής πυρκαγιάς για υλικά αεροπορικής χρήσης, σύμφωνα με το FAR μέρος 25 προσάρτημα F μέρος VI, is designed to evaluate the flammability and flame propagation characteristics of thermal or acoustic insulation material used in an aircraft cabin when exposed to an electric radiant heat source and a defined flame source.

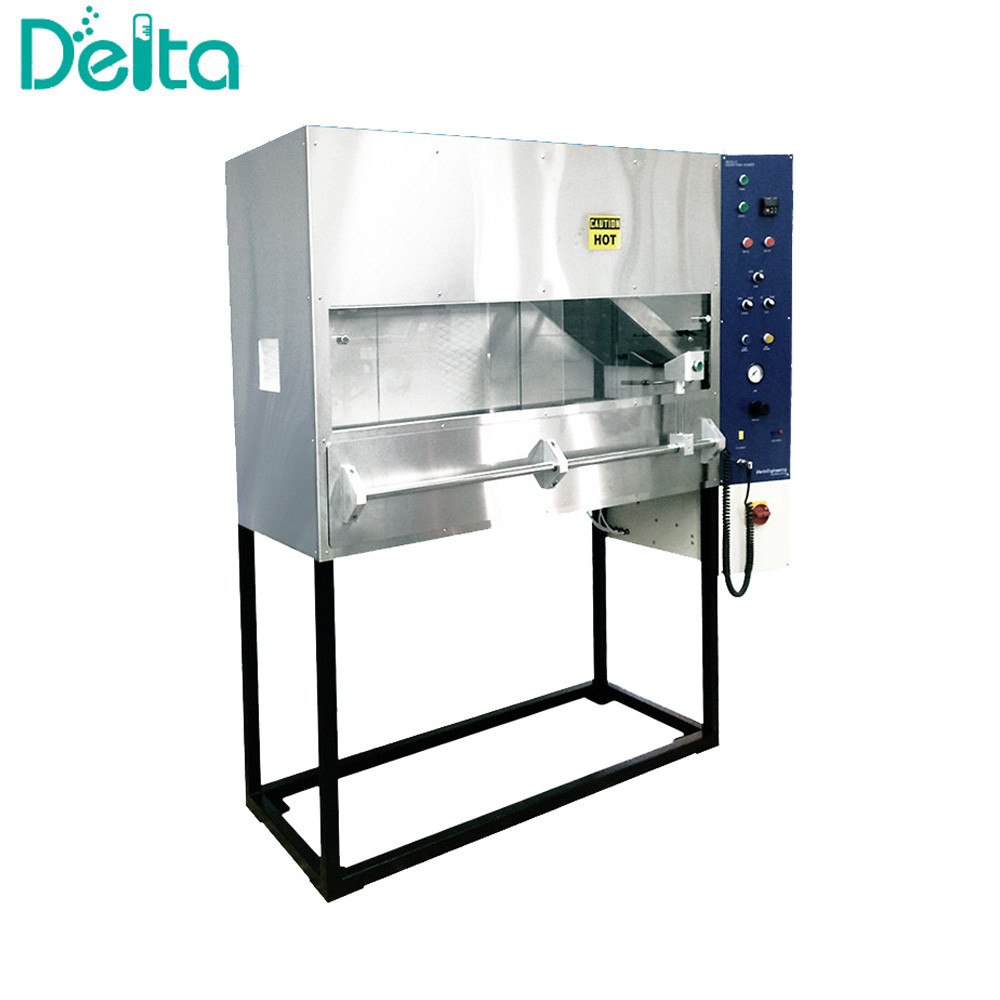

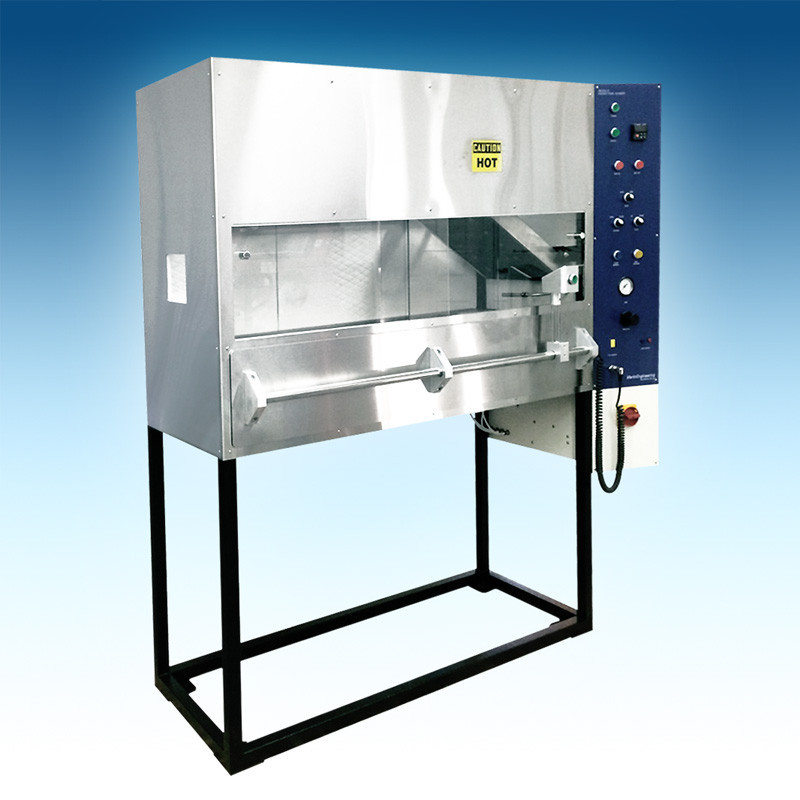

Ο εξοπλισμός δοκιμής πυρκαγιάς FAR 25.853 αποτελείται από:

• Ο θάλαμος δοκιμής ακτινοβολούμενου πάνελ είναι κατασκευασμένος από ανοξείδωτο χάλυβα και διαθέτει εσωτερική πυρόσβεση πλάκα 0,5 ιντσών.
• Η πηγή ακτινοβολούμενης θερμότητας είναι ηλεκτρική πλάκα θέρμανσης 3 φάσεων 400VAC με έλεγχο θερμοκρασίας PID και ακρίβεια ελέγχου θερμοκρασίας 0,1 βαθμούς.
• Η πηγή ακτινοβολίας θερμότητας τοποθετείται σε πλαίσιο με έξι ακτινοβολούμενες λωρίδες πλάτους 76 mm,που η μακρά πλευρά του είναι κάθετη προς την ηλεκτρική πλάκα θέρμανσης ικανή να αντέχει θερμοκρασία λειτουργίας τουλάχιστον 704 βαθμών.
• Η πλάκα ακτινοβολίας τοποθετείται στον θάλαμο δοκιμής υπό γωνία 30 μοιρών προς το οριζόντιο επίπεδο του δείγματος.
• Προβλέπεται ένα πνευματικό συρόμενο τραπέζι που επιτρέπει στον χρήστη να ελέγχει αυτόματα την είσοδο και έξοδο του δείγματος.
• Ο καυστήρας είναι ένας αξοσυμμετρικός καυστήρας προπανίου-αέρα διαφάνειας 0,15 mm με συσκευή προ-μείγματος Venturi.
• Ένα κινητό καυστήρα (πνευματική κίνηση) που επιτρέπει στην φλόγα να είναι οριζόντια και τουλάχιστον 51 mm πάνω από το επίπεδο του δείγματος.
• Ένα θερμοσύνδεσμο που μπορεί να τοποθετηθεί στο πίσω μέρος της θήκης, 279 mm από τον πίσω τοίχο της θήκης, 292 mm από την δεξιά πλευρά του τοίχου της θήκης και τοποθετείται 51 mm κάτω από την πλάκα ακτινοβολίας,με ακρίβεια 2 βαθμών.
• Μετρητής ροής θερμότητας με ψύξη με νερό με εύρος μέτρησης από 0 έως 50 KW/m2, εξοπλισμένος με σύστημα ψύξης με αυτοκύκλωμα νερού.
• Το πλαίσιο στερέωσης βαθμονόμησης διαθέτει τρεις θύρες διαμέτρου 25,4 mm μέσα από την πλάκα στήριξης,το κέντρο της πρώτης πρίζας είναι 191±3mm από την επιφάνεια της πλάκας θερμικής ακτινοβολίας και το κέντρο των δύο γειτονικών πρίζων είναι 51mm μεταξύ τους.
• Παρέχει δύο κάλυκες δειγμάτων, δύο κάλυκες δειγμάτων, έναν τυποποιημένο τύπο και έναν σύντομο τύπο για δοκιμές με γάντζο και βρόχο.
• Εξοπλισμένο με σύστημα απόκτησης δεδομένων και λογισμικό παραθύρου.
