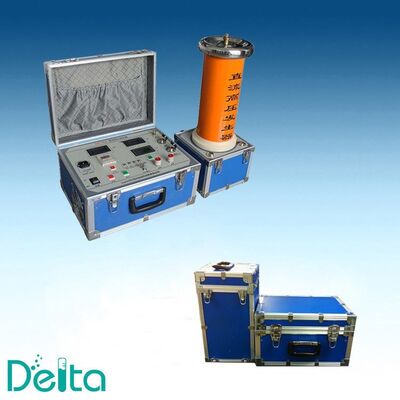

ΗΔοκιμαστικό σύνολο υψηλής τάσης συνεχούς ρεύματος ZGF-400kV/3mAείναι μια ηλεκτρική γεννήτρια υψηλής τάσης συνεχούς ρεύματος με μονωμένη από λάδι, που έχει σχεδιαστεί για δοκιμές πεδίου και εργαστηριακών δοκιμών καλωδίων ηλεκτρικής ενέργειας τάξης 110 και 220 kV, συσσωρευτών υπερεκτάσεων οξειδίου του ψευδαργύρου, σκελετών,Μετασχηματιστές και διακόπτεςΠαρέχει συνεχώς ρυθμιζόμενη ισχύ DC 0-400kV σε ονομαστικό ρεύμα 3mA, με 0.75 U1mA λειτουργία μέτρησης αυτόματης τάσης αναφοράς για τη δοκιμή ρεύματος διαρροής MOA (μεταλλικού οξειδίου arrester).

Εφαρμογή

Η δοκιμή αντοχής τάσης συνεχούς συνεχούς συνεχούς παραμένει η πιο πρακτική μέθοδος για την αξιολόγηση της κατάστασης μόνωσης καλωδίων γεμάτων λάδι, παλαιών καλωδίων XLPE όπου δεν είναι διαθέσιμη δοκιμή εναλλασσόμενου ρεύματος,και για τη μέτρηση της τάσης αναφοράς 1mA (U1mA) και 0.75 U1mA ρεύμα διαρροής των συσσωρευτών οξειδίου του ψευδαργύρου.Ενώ η ελαφριά μοντελοποιημένη κατασκευή επιτρέπει τη μεταφορά της μονάδας σε υποσταθμούς και τάφρους καλωδίων από δύο τεχνικούς.

Βασικά χαρακτηριστικά

• Συνεχή ρύθμιση ισχύος εξόδου από 0 έως 400 kV συνεχούς ρεύματος, ονομαστικό ρεύμα 3mA
• Αυτόματη δοκιμή MOA: μετρά U1mA και 0,75 U1mA ρεύμα διαρροής, υπολογίζει την αναλογία και εκτυπώνει το αποτέλεσμα
• Υψηλή σταθερότητα υπό χωρητικό φορτίο· συντελεστής κυματισμού καλύτερος από 0,5% σε ονομαστική ισχύ
• Προστασία κατά της υπερτάσης, του υπερστρέμου και της μηδενικής εκκίνησης με αυτόματη εκκίνηση
• Μεγάλη οθόνη LCD με μενού στα κινέζικα/αγγλικά, καμπύλες τάσης και ρεύματος σε πραγματικό χρόνο
• Ενσωματωμένη λειτουργία ενός πλήκτρου 0,75 U1mA για δοκιμή συσσωρευτή
• Υψηλής τάσης δεξαμενή μονωμένη με λάδι με εναέρια ψύξη ή ψύξη με λάδι
• Μεταφορτώσιμο μοντελοποιημένο σχέδιο: δεξαμενή HV, μονάδα ελέγχου και καλώδια σύνδεσης σε ξεχωριστές περιπτώσεις

Τεχνικές προδιαγραφές

Τυποποιημένα εξαρτήματα

• Υδρογόνο γεμάτη δεξαμενή γεννήτριας HV με βούσκα εξόδου HV
• Ηλεκτρονική μονάδα ελέγχου με οθόνη LCD και εκτυπωτή
• Στραβός εκφόρτωσης με ονομαστική ισχύ 400 kV
• Μικροαμπερόμετρο και καλώδιο μέτρησης με θωράκιση
• Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών
• Εναλλακτικές σφραγίδες και λαμβοφόρα γεμίσματος πετρελαίου
• Εγχειρίδιο λειτουργίας και συντήρησης στα αγγλικά
• Έκθεση εργοστασιακής δοκιμής και πιστοποιητικό βαθμονόμησης

Πρότυπα δοκιμών

Το σύνολο έχει σχεδιαστεί για να υποστηρίζει τις δοκιμές σύμφωνα με την IEC 60060-1 (τεχνικές δοκιμών υψηλής τάσης),Δελτίο ΕΚΑΧ αριθ.Για τις δοκιμές των συσσωρευτών οξειδίου του ψευδαργύρου, η διαδικασία U1mA και 0,75 U1mA ακολουθεί τα πρότυπα IEC 60099-5 και GB 11032.

Γιατί να διαλέξω αυτό το σετ;

Κάθε μονάδα συναρμολογείται, γεμίζει με λάδι και λειτουργεί με ονομαστική τάση για 1 ώρα πριν από την παράδοση, με τη μορφή κύματος δοκιμής και το ρεύμα διαρροής να καταγράφονται στην εργοστασιακή έκθεση.Η μονάδα ελέγχου αποθηκεύει τα τελευταία 50 αρχεία δοκιμήςΠαρέχουμε 220V / 50Hz και 110V / 60Hz εκδόσεις εισόδου, και μπορεί να παρέχει μια θετική εξόδου πολικότητας κατόπιν αιτήματος.

Γενικές ερωτήσεις

Ε: Μπορεί το σετ να δοκιμάσει καλώδια 220kV;
Α: Ναι. 400 kV συνεχής ισχύος καλύπτει την τάση δοκιμής αντοχής συνεχούς ισχύος για καλώδια κλάσης 220 kV με περιθώριο.και μπορούμε να αναφέρουμε ένα μοντέλο 5mA αν απαιτείται.

Ε: Συμπεριλαμβάνεται ράβδος εκκένωσης;
Α: Ναι, μια ράβδος εκκένωσης 400 kV με χάλυβα με μόλυβδο περιλαμβάνεται στο κανονικό πεδίο της προμήθειας.

Ε: Ποια είναι η εγγύηση;
Α: Ένα έτος εγγύηση για το πλήρες σύνολο, με ισόβια τεχνική συμβουλευτική και προμήθεια ανταλλακτικών για δέκα χρόνια.
